NB! Vi anbefalter å bruke XREF for å hente inn plantegningen i en ny tegning før man bruker denne funksjonen for å unngå at plantegningen fylles opp med 3d-solid objekter.

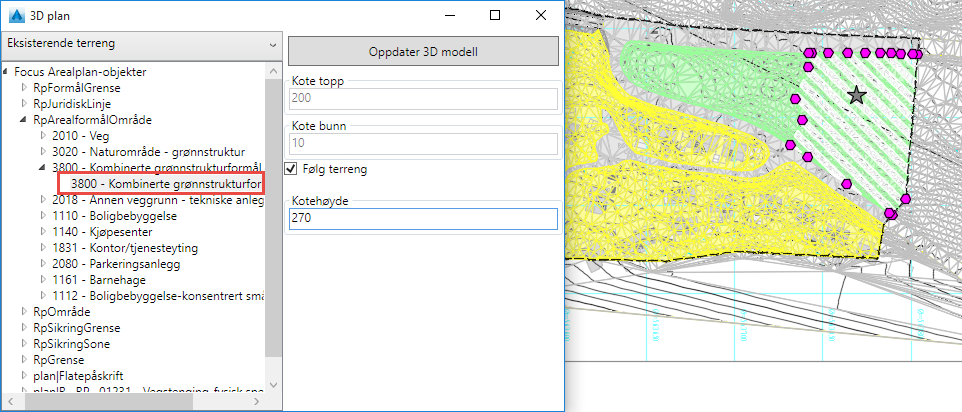

Funksjonen 3D formål beregner først en 3d solid modell av terreng og formål i planen, og viser så et brukergrensesnitt hvor man kan redigere 3d-representasjonen av formålene.
Man kan her bestemme om formålet skal følge terreng og angi kotehøyde for avslutning av formål i vertikalplanet, eller så kan man angi både topp og bunn kote for 3d-representasjonen som da ikke lenger følger terreng. Bruk gjerne funksjonen sammen med terrengsnittfunksjonen for å enklere visualisere hvordan formålene ligger i vertikalplanet.
Eksempel på bruk av 3d formål sammen med terrengsnitt-funksjonen:
