Noen ganger vil kartgrunnlaget man ønsker å bruke være uhensiktsmessig omfattende. Om man benytter AutoCAD Map3d eller AutoCAD Civil3d som plattform for Focus Arealplan, har man mulighet til å benytte MAPCLEAN og MAPTRIM kommandoene for å forenkle datasettet.
Dersom kartgrunnlaget er mye større enn området som skal reguleres, og man ikke har reellt behov for å beholde hele kartgrunnlaget, så finnes det en fin kommando i AutoCAD Civil3d og AutoCAD Map3d som heter MAPTRIM.

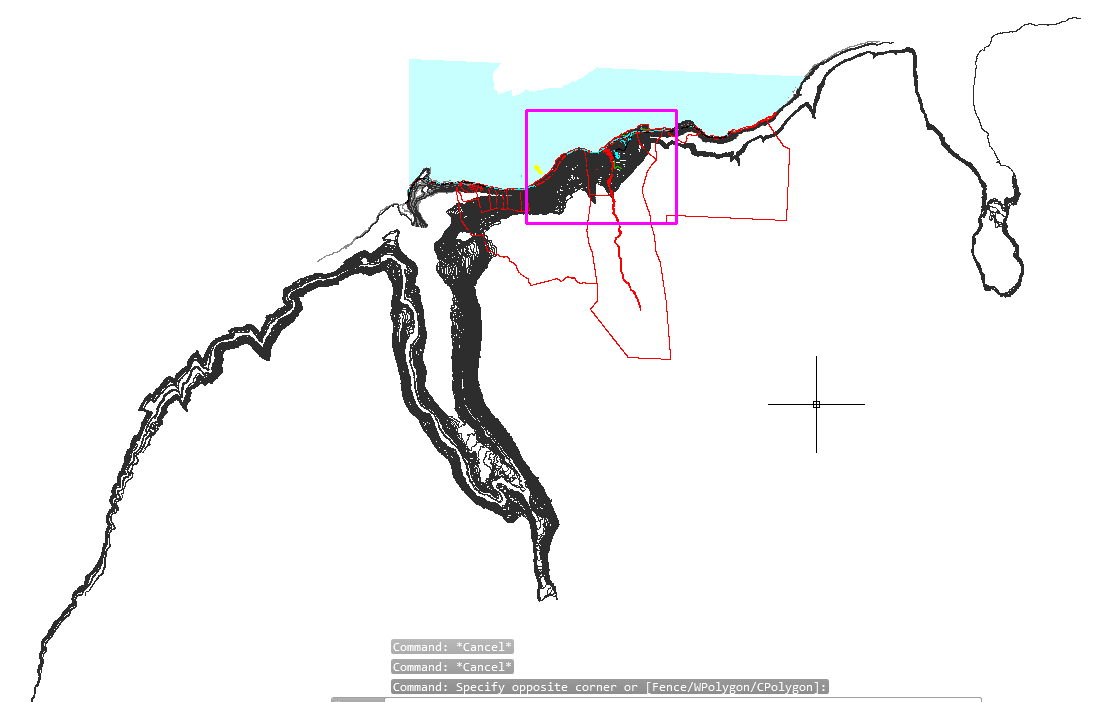

Figur 1Stort kartgrunnlag som spenner over et område mye større enn planområdet

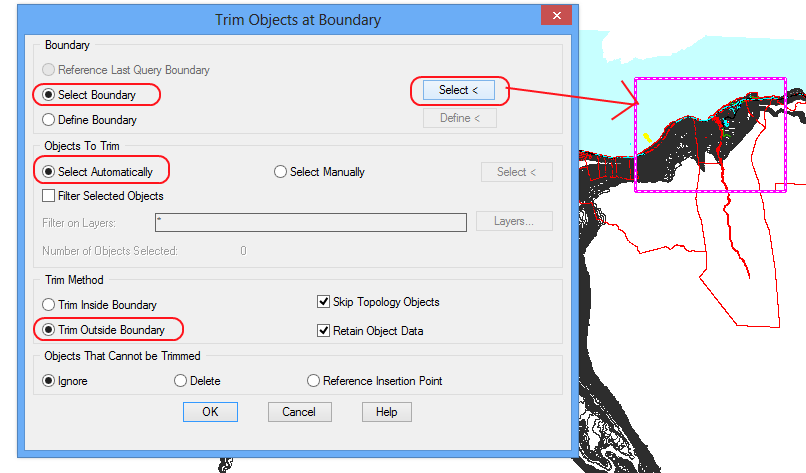

Figur 2Bruk MAPTRIM kommandoen for å fjerne overflødig data

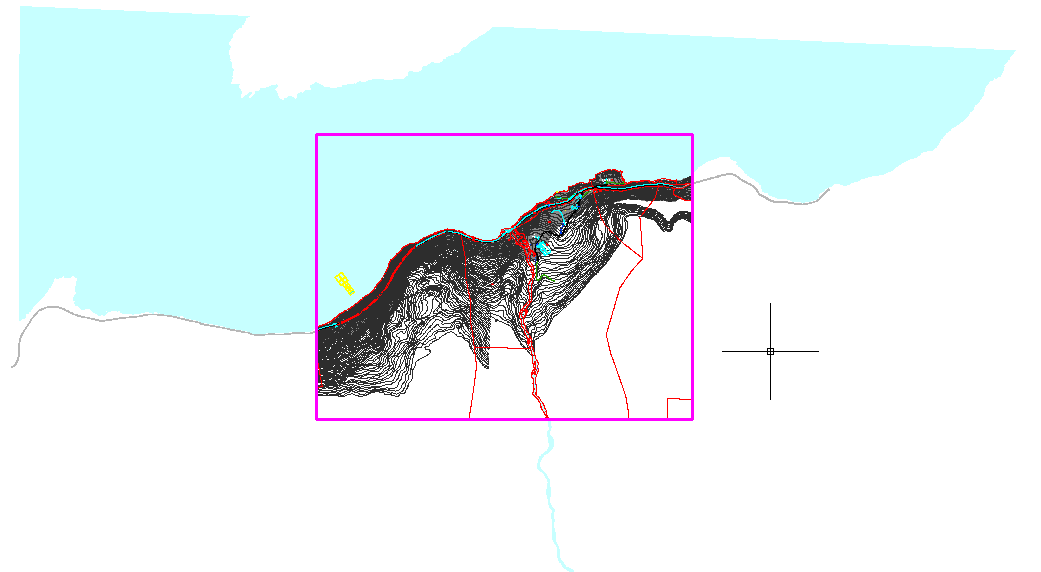

Figur 3Resultat av MAPTRIM
Noen ganger får man kartdata med store mengder punkter som med fordel kan forenkles. Dette kan for eksempel være kartdata som skal brukes i kommuneplaner med mye kystkontur og hvor datasettet er basert på FKB-A/B fremfor FKB-C/D som er anbefalt i kommuneplaner, eller data fra støysone-simuleringer hvor dataene består av splines eller polylinjer konvertert fra splines.

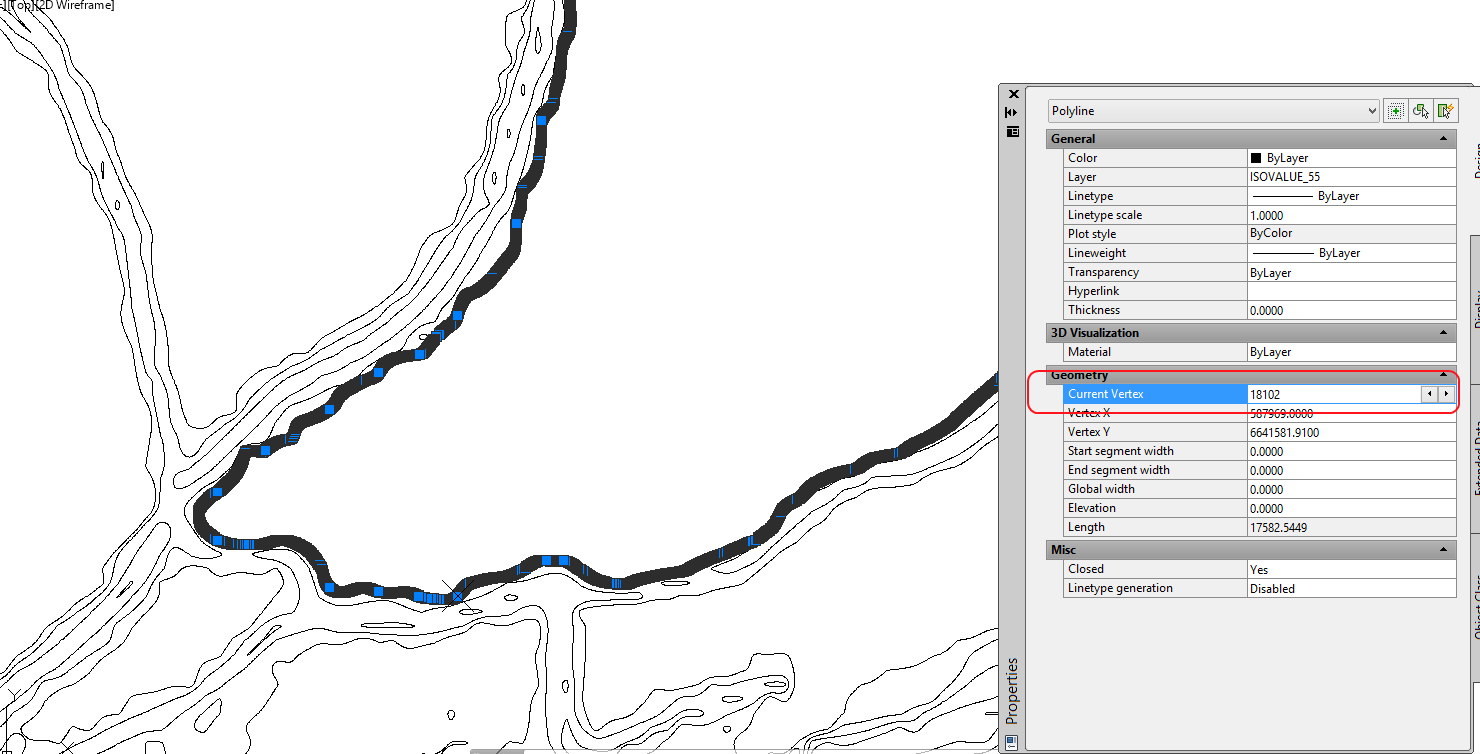

Figur 4Støysone simulering. Polylinje med 18102 punkter. (Punktavstand 1.0m)

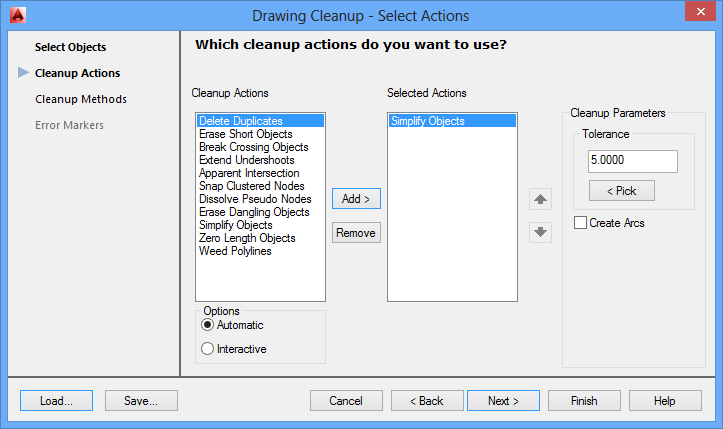

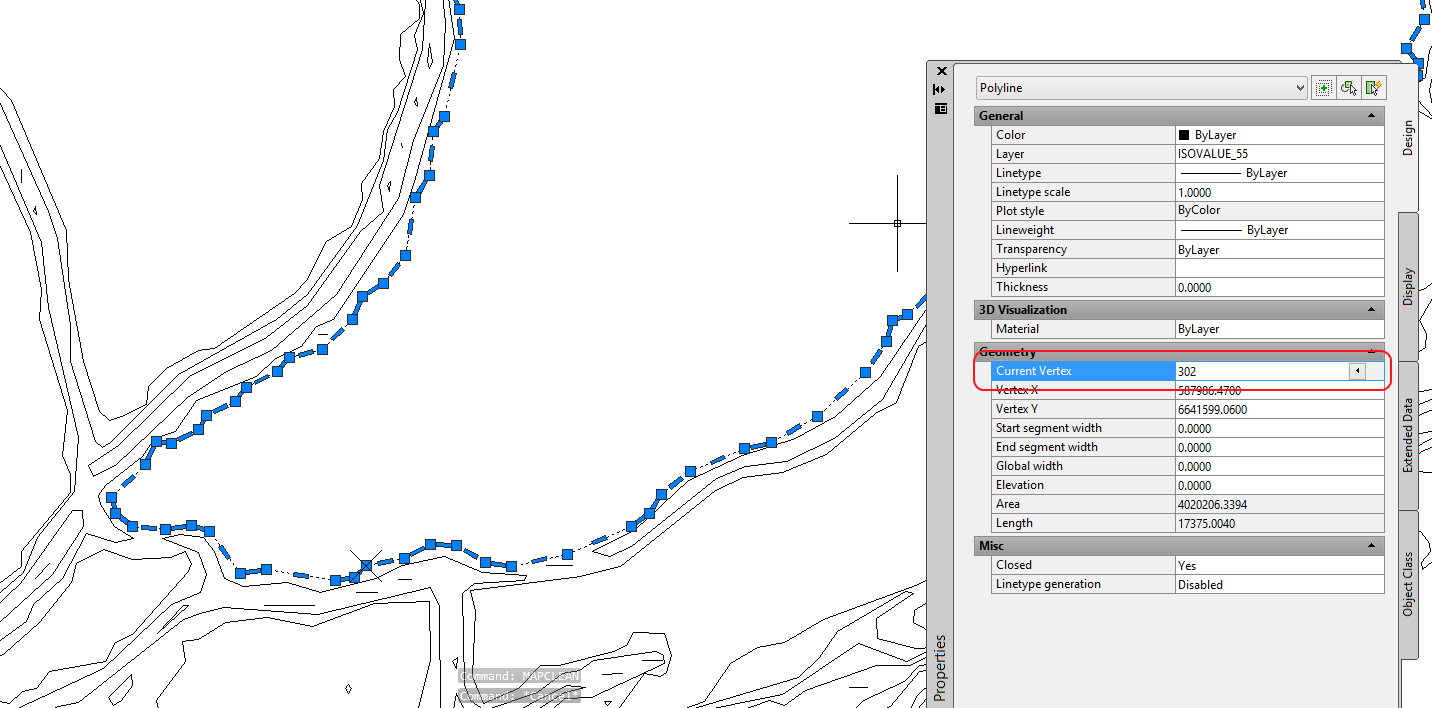

Denne geometrien kan forenkles betydelig uten at det går vesentlig ut over datakvaliteten ved å benytte MAPCLEAN med operasjonen Simply Objects:
