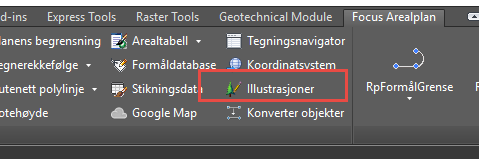

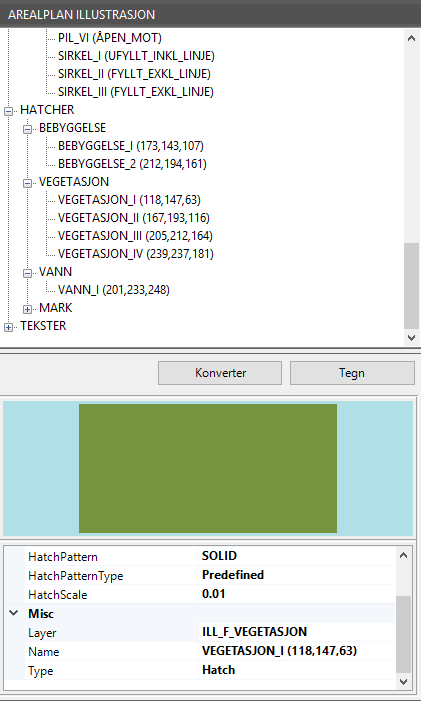

Focus Arealplan har en egen funksjon for å tegne illustrasjoner. Illustrasjonene er i form av blokker med ulike illustrasjoner, hatchmønstere, tekst, linjer med ulike farger og linjetyper og mer avansert funksjonalitet slik som parametriske busslommer, snuplasser, parkeringer og bygninger.

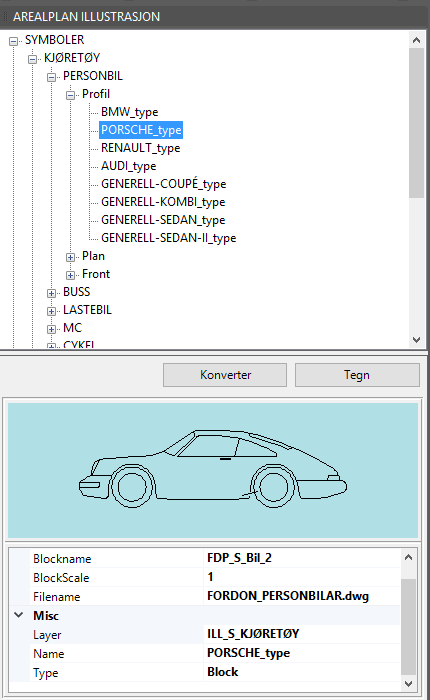

Funksjonen har et bibliotek med ulike blokker for biler, mennesker, trær, målelinjer, koordinat-blokker, sporingskurver, etc.

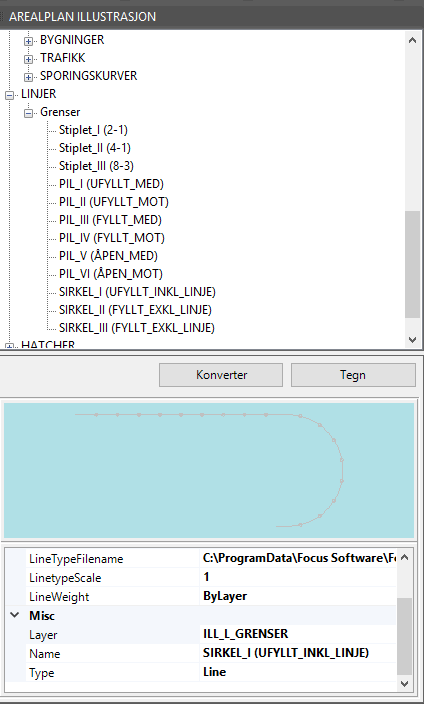

Funksjonen har en liste med illustrasjonslinjer.

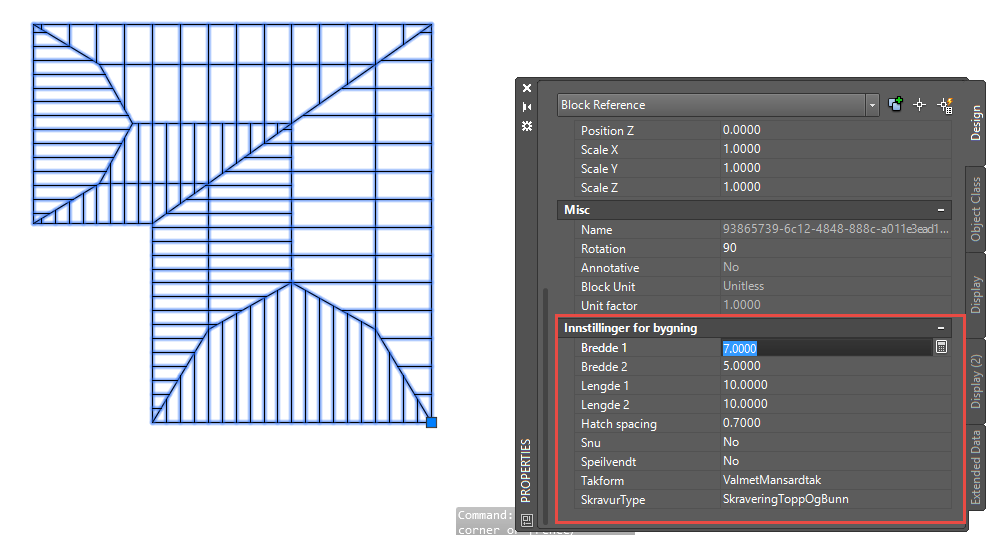

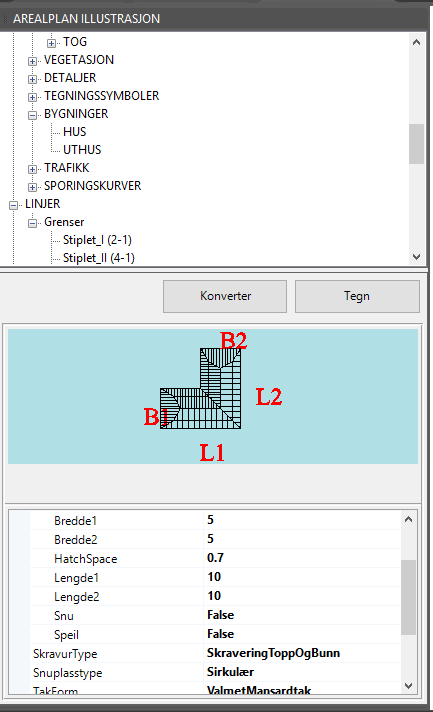

Bygninger er parametriske objekter hvor man kan endre egenskaper som bredde og lengde etc. før man plasserer de i tegningen, men man kan også endre parametere i etterid via propertypaletten.

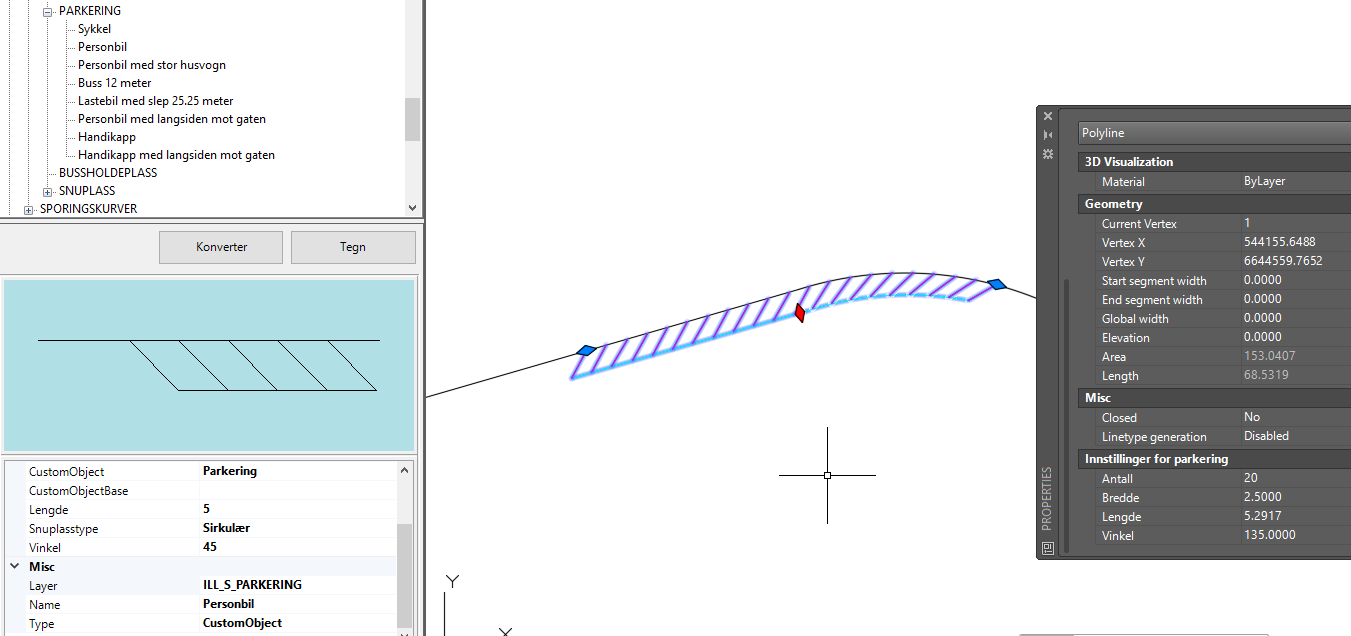

Parkering er parametriske objekter hvor man kan endre parametere både før og etter utplassering i tegningen. Man har også muligheten til å redigere de via grippunkter.

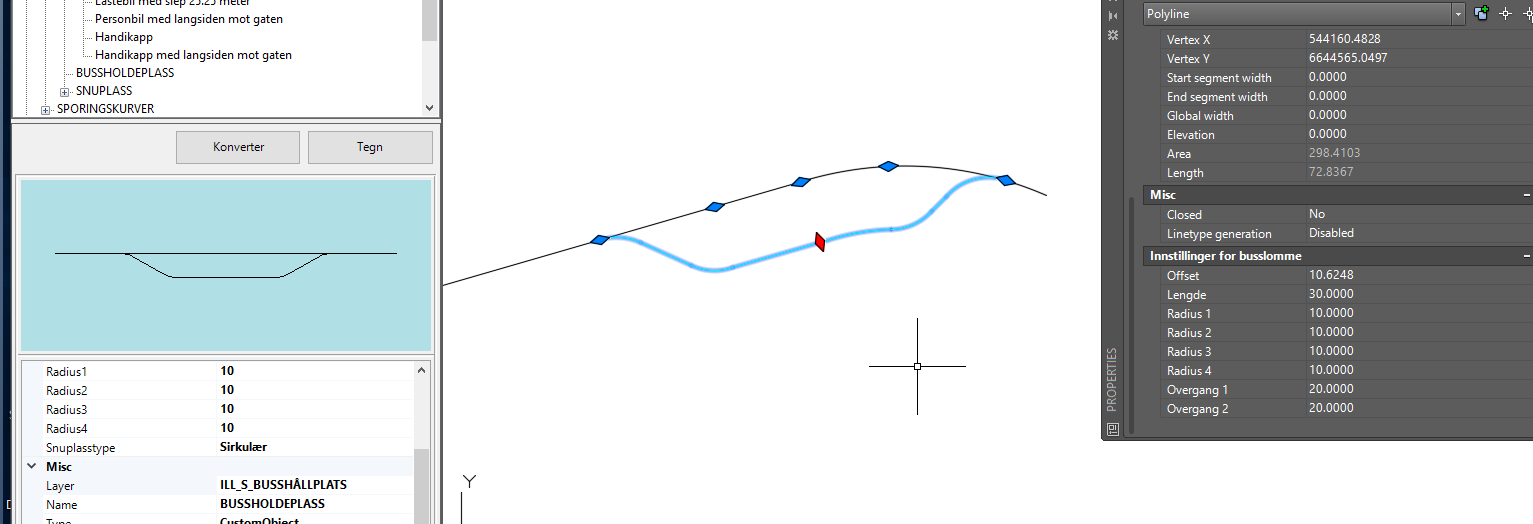

Bussholdeplass er et parametrisk objekt med egenskaper som kan settes før man plasserer det, eller via propertypaletten. Man kan også redigere det ved å justere grippunktene til objektet.

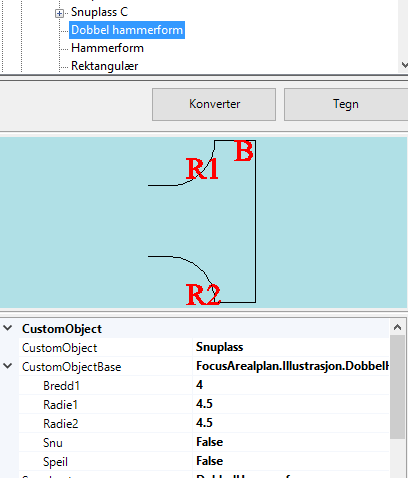

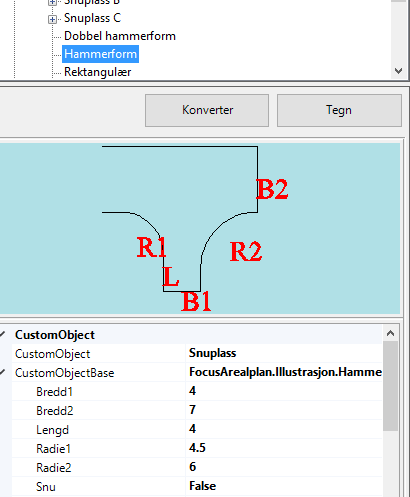

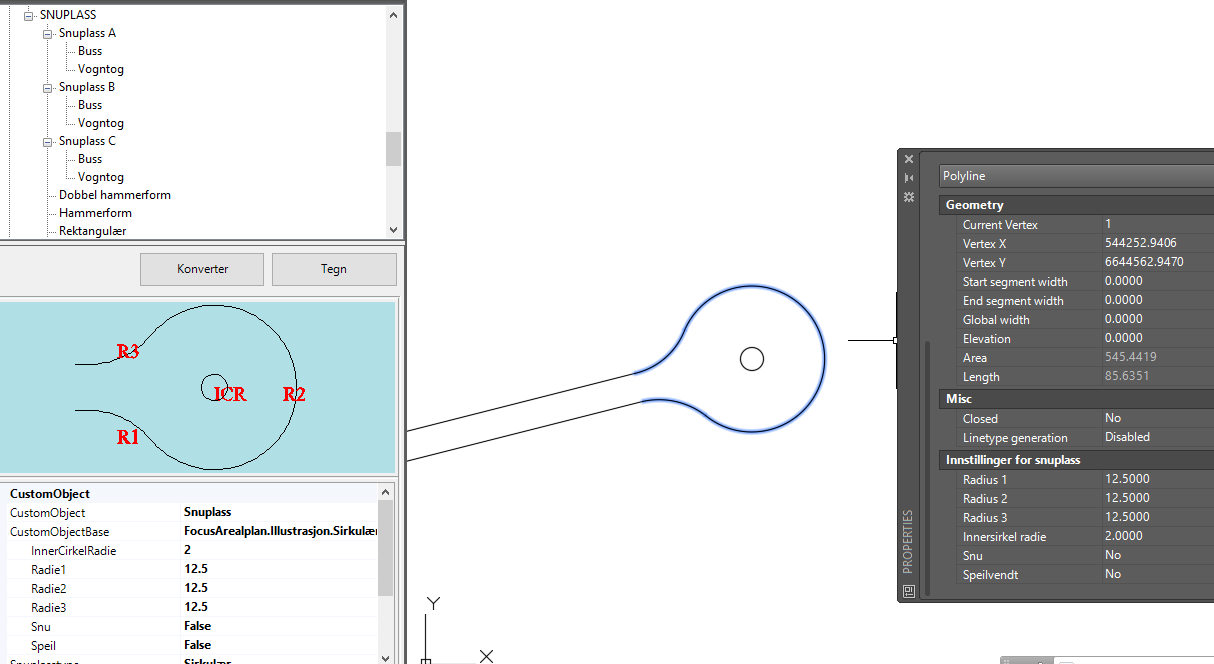

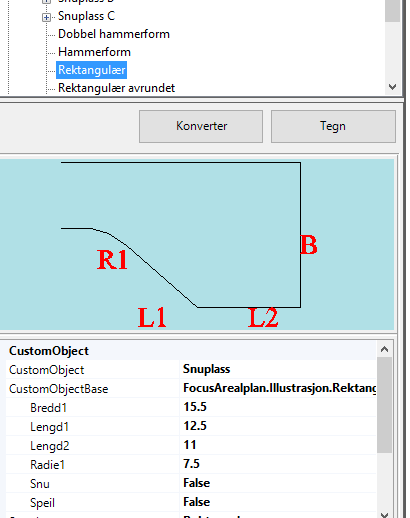

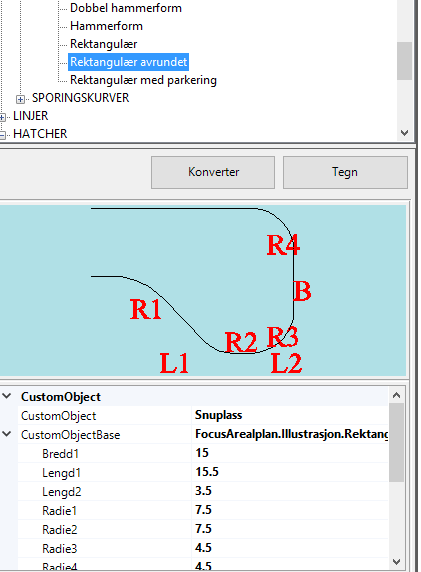

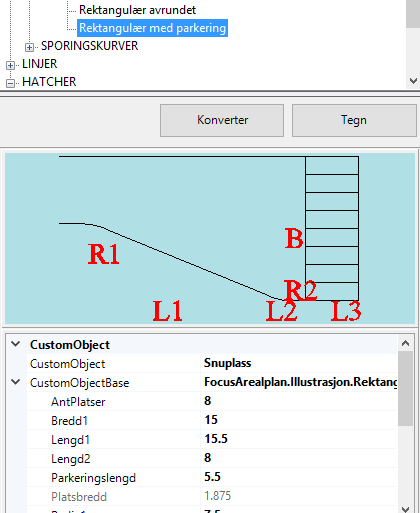

Snuplasser er parametriske objekter hvor man kan endre egenskaper både før utplassering (illustrasjonspaletten) og etter (propertypaletten). Snuplassene forholder seg til endepunktene til to parallelle linjer. Det er lagt inn ulike typer snuplasser; sirkulær, dobbel hammerform, hammerform,rektangulær,rektangulær avrundet og rektangulær med parkering.
