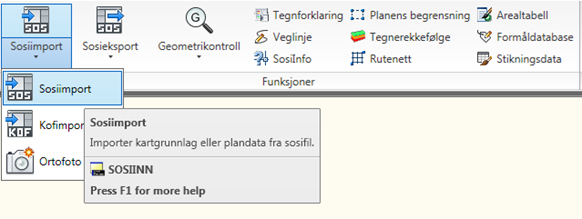

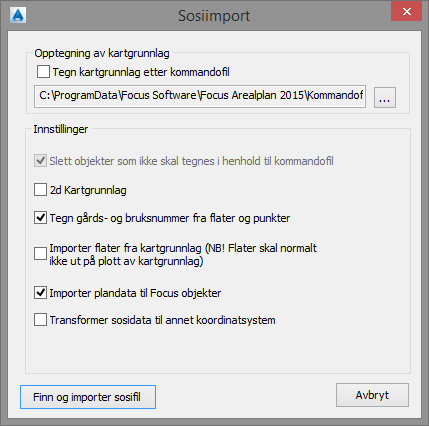

Når man starter kommandoen for SOSI-import, som man finner på ribbonpanelet ”Funksjoner” vil det komme opp en dialogboks med innstillinger.
Ved å benytte denne innstillingen, vil kartet tegnes opp etter de tegnereglene som er satt opp i kommandofilen som tekstfeltet under peker på. Kommandofilene er de samme som er laget for SOSIvis fra Statens Kartverk, og kan lastes ned fra deres nettsider. Det følger og med slike kommandofiler med i installasjonen til SOSIvis.
Merk at dersom en importerer SOSI-filer som er laget i versjon 4.0 av SOSI-standarden, må en benytte kommandofiler som er tilpasset SOSI4.0, likeledes, så bør en benytte kommandofiler tilpasset SOSI 3.4 dersom man henter inn kartgrunnlag basert på denne versjonen. Dersom det ikke er samsvar mellom SOSI-versjon og kommandofil-versjon, kan en oppleve mangelfull opptegning av kartet.
For SOSI-filer på versjon 4.0, anbefales kommandofila PLOTT-N1-Raster40.kom, som gir opptegning av kart i henhold til Norsk grafisk standard for kartopptegning.
I malfilen Focus Arealplan.dwt, er det lagt inn en rekke kartsymboler som blokkdefinisjoner (BDS-symboler). Disse blokkene er nødvendige for riktig opptegning av punktsymboler i kartet. Dersom man har en egen malfil, og denne ikke inneholder disse blokkene, anbefales det å benytte designcenter for å kopiere blokkene over til egen mal.
Videre er det laget en symbolfont som heter BDS.shx som benyttes for å generere linjetyper med symboler. Denne ligger i supportmappen til AutoCAD.
Dersom et objekt ikke er definert i tegnereglene i kommandofilen som benyttes, så kan man velge her om objektet skal tegnes uten tegneregler, eller om det skal slettes fra tegningen.
Dersom man setter en hake på 2d kartgrunnlag, vil alle objektene som importeres miste all høydeinformasjon. I utgangspunktet er programmet designet for å håndtere 3d-kartdata like godt som 2d kartdata i alle programmets egne verktøy, men i noen tilfeller slik som konstruksjon av kryss i veg ved hjelp av AutoCAD’s circle tegnet via tan,tan,radius, så kan man oppleve at sirkelen ikke legger seg i z=0. Da kan det være hensiktsmessig å ha kartgrunnlag i 2d.
Denne innstillingen er laget for å tegne opp gårds og bruksnummer som er koplet til flater og punkter og hvor dataene ikke er selvstendige tekstobjekter i SOSI-fila.
Denne funksjonen henter inn flater fra kartgrunnlaget dersom det finnes, og oppretter objekter av typen Hatch på lag etter SOSI-kode.
Dersom SOSI-fila inneholder plandata, vil programmet forsøke å konvertere dataene direkte til Focus Arealplan - objekter og gi dem de riktige egenskapene. Man kan på denne måten jobbe videre med reguleringsplaner som er opprettet i andre systemer. Man kan også bruke funksjonen for å kontrollere eget arbeid, men til dette formål anbefaler vi å benytte SosiVis med SOSI-kontroll fra statens kartverk.
Statens vegvesen krever ifølge ny håndbok 138, at planer skal utarbeides i projeksjonen NTM. SOSI-filene leveres som oftes med UTM koordinatsystem. Vi må da transformere kartgrunnlag til et NTM koordinatsystem. Dette kan man gjøre ved å aktivere valget "Transformer sosidata til annet koordinatsystem".

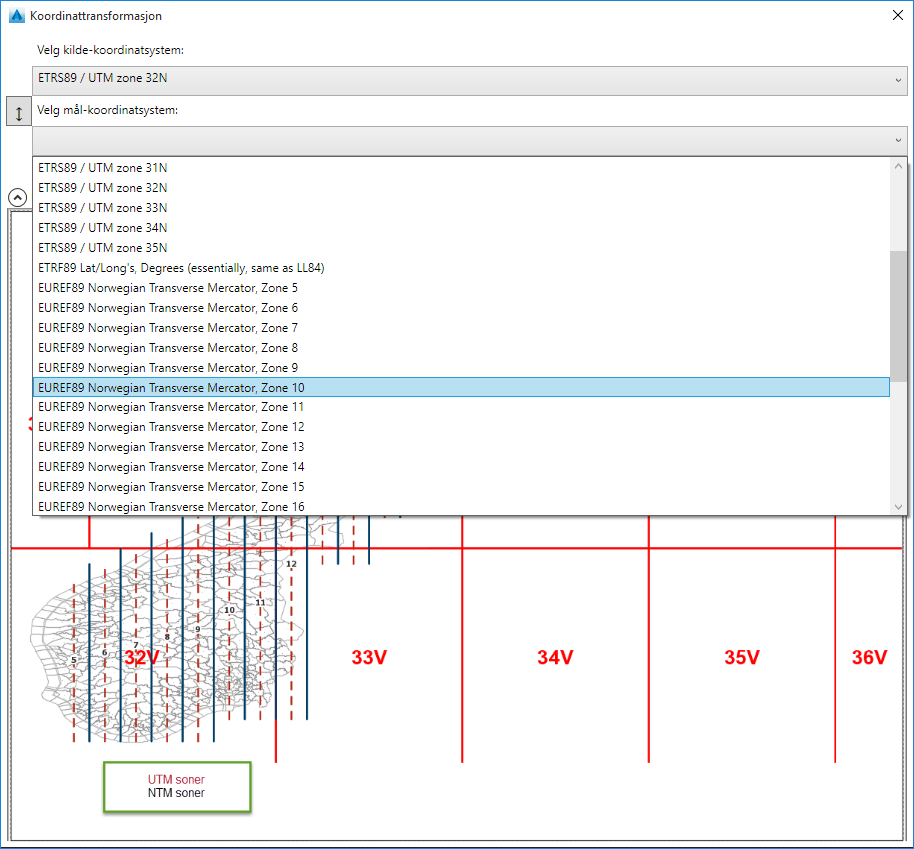

Etter at man har valgt hvilken SOSI-fil som skal importeres, kommer det da opp et vindu hvor kilde-koordinatsystem er lest inn fra sosi-fila, og man må velge mål-koordinatsystem som skal brukes i tegningen. For å hjelpe til med å bestemme riktig NTM-sone, har vi lagt på et Norgeskart (utvid UTM/NTM sonekart) som viser inndelingen av UTM- og NTM-sonene.

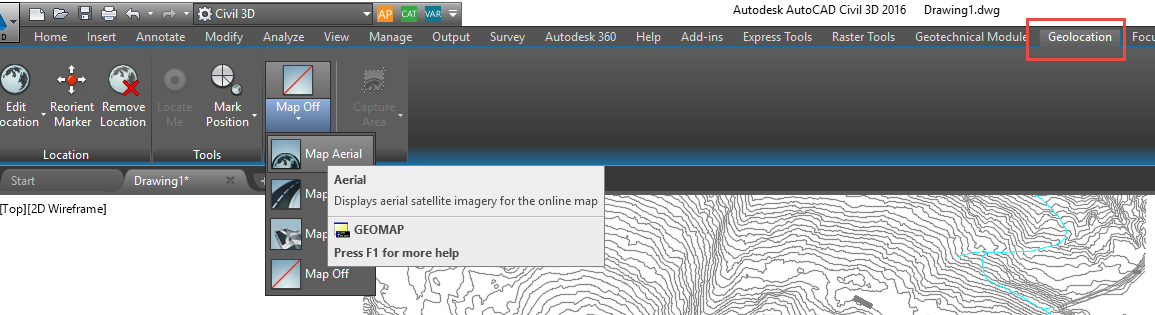

Koordinatsystemet man velger som mål-koordinatsystem blir også satt som koordinatsystem i tegningen. En indikasjon på at det er satt koordinatsystem i tegningen er at man får en egen ribbontab "Geolocation" hvor man har mulighet til å skru på bakgrunnskart i tegningen:

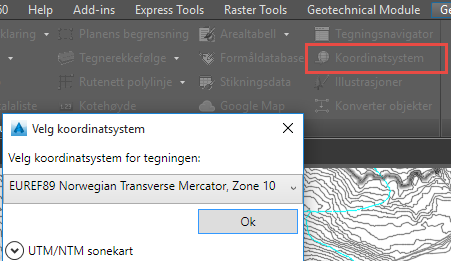

Om man ønsker å se hvilket koordinatsystem tegningen er satt opp med, kan man benytte "Koordinatsystem"-knappen på Funksjoner-panelet:
Her kan man og bytte koordinatsystem i tegningen, men det skjer ingen transformasjon av dataene som allerede ligger i tegningen i det man bytter koordinatsystem.

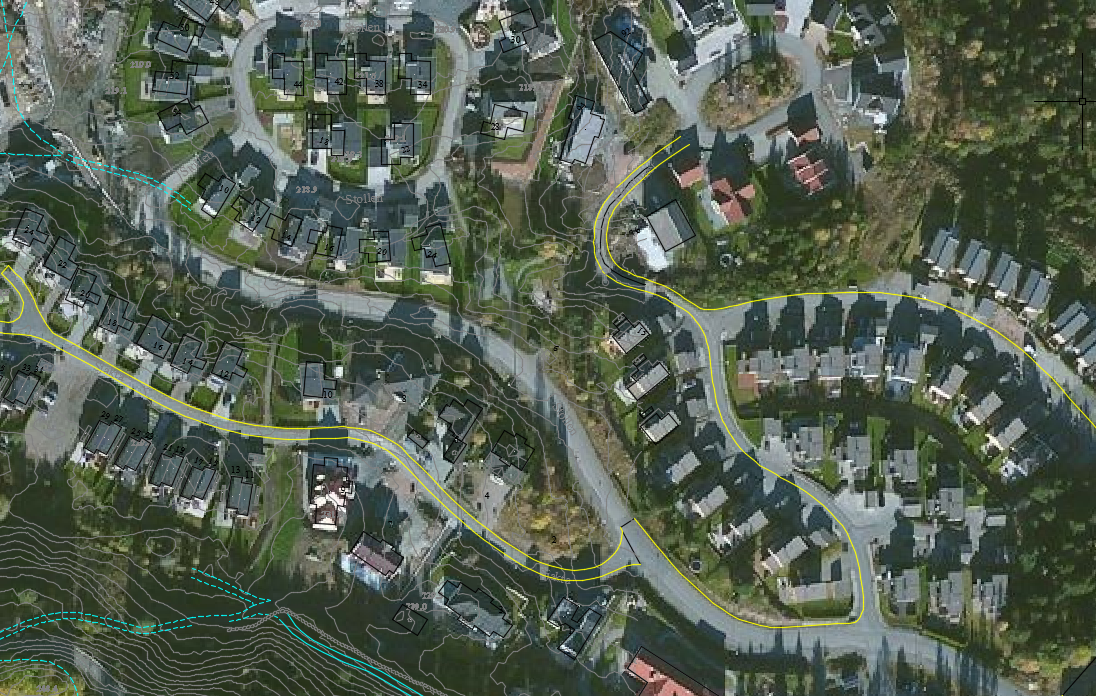

Om man skrur på bakgrunnskart, vil man kunne se om tegningens koordinatsystem stemmer overens med kartdataene man har i tegningen. Dersom linjene som stammer fra SOSI-fil matcher bakgrunnskartet har man valgt riktig koordinatsystem for tegningen.
Vi bruker nå tegningens koordinatsystem på flere områder i Focus Arealplan. Man må for eksempel ha satt koordinatsystemet for tegningen i forbindelse med SOSI-eksport. Tegningens koordinatsystem fungerer da som kilde-koordinatsystem om man ønsker å transformere til et annet koordinatsystem når man eksporterer til SOSI.
