Når man arbeider med planer som skal inneholde flere vertikalnivå, så sier veilederen at man skal etablere egne datasett for de ulike vertikalnivåene. Oversatt til Focus Arealplan, betyr det at vi etablerer egne tegninger for hvert vertikalnivå i planen slik at vi kan ta ut egne sosifiler for hvert lag.
Når man skal plotte planen, så er det vanlig å lage en samle-tegning som samler de ulike vertikalnivåene ved å Xref’e de inn i en samletegning.

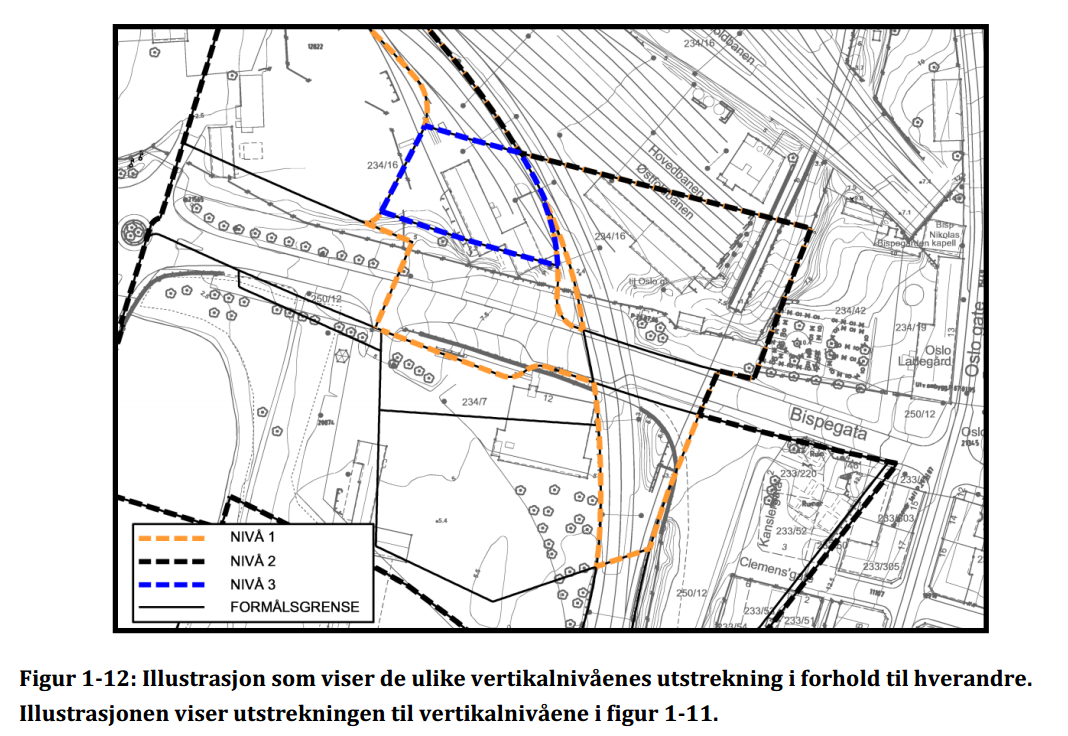

På plankartsiden finner man Spesifikasjon for plankart som viser at man gjerne kan presentere alle planområdene samlet i en figur med ulike farger:
Focus Arealplan har i pr. i dag ingen automatisk funksjon som kan hjelpe til med å generere en slik figur, men det lar seg gjøre med vanlig AutoCAD-funksjonalitet.

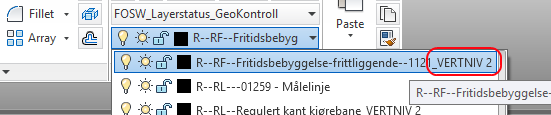

Alle objekter i tegningen som har egenskapen VERTNIV, har dette som en del av lagnavnet, slik at det er mulig å bruke Viewport freeze for å styre visning av de ulike vertikalnivå i layout’en.

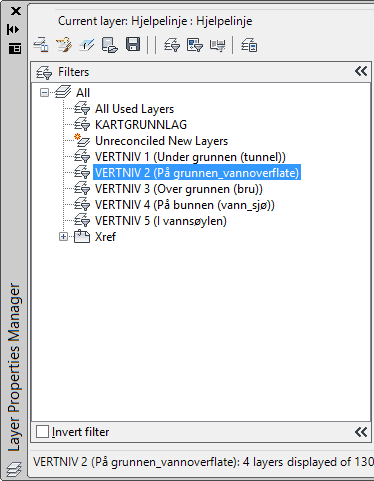

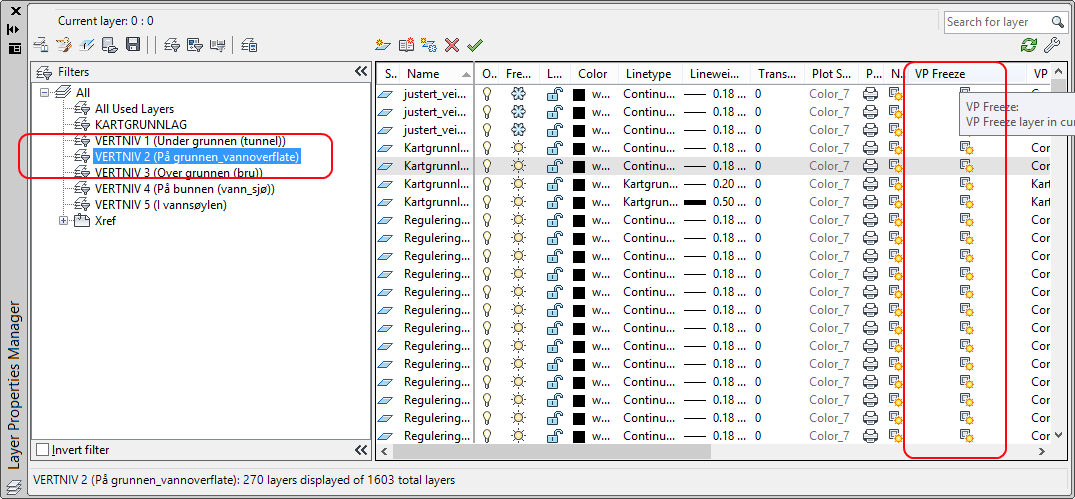

Det genereres også opp lagfiltere for hvert vertikalnivå slik at det er enkelt å plukke ut de lagene som skal fryses i en gitt viewport.
-På den måten kan man ha alle vertikalnivåene inne i en samletegning uten å jukse med å flytte xref’er til siden for å skille de ut i ulike viewport’er.

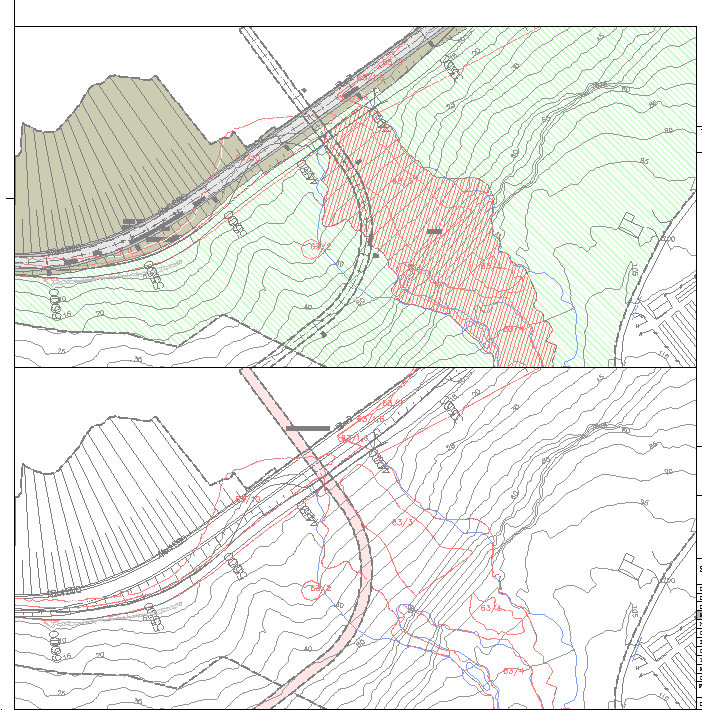

Figur 13 Kartutsnitt som viser to ulike vertikalnivå ved hjelp av Viewport freeze

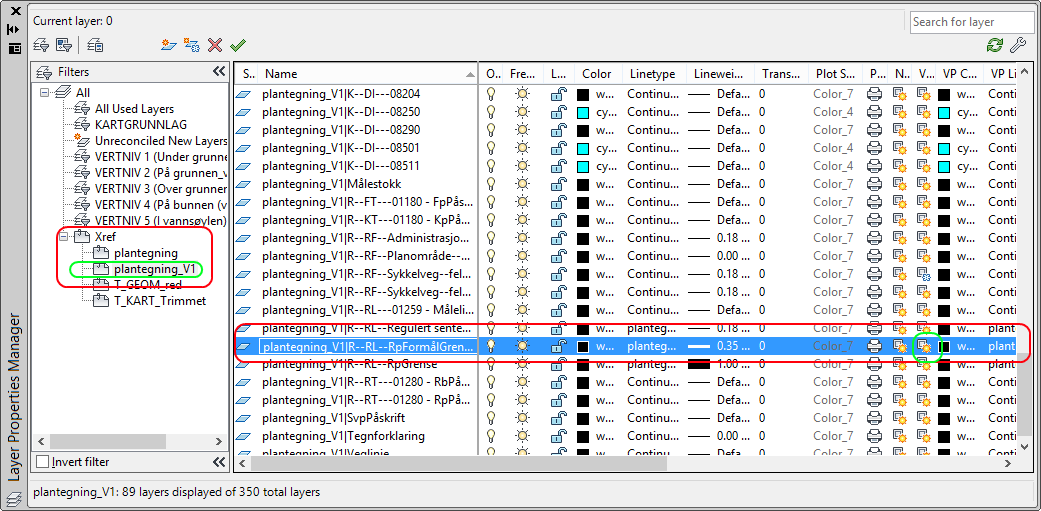

Dersom man ønsker å skjule objekter i planen som stammer fra andre vertikalnivå men som ikke har egenskapen VERTNIV og dermed ikke innfår i vertikalnivå-lagfiltrene slik som RpFomålGrenser, kan man gå inn i lagfilterne for Xref, og sette viewport freeze på disse lagene.
