I arealplanlegging er det vanlig å bruke enheten meter når man tegner opp grenselinjer. Dette resulterer i at opptegningen av grenselinjene foregår i en fysisk skala på 1:1000 i forhold til arkitekttegninger av bygninger.
Presentasjonsskalaen til objektene justeres automatisk etter valgt annotation scale i AutoCAD. Det er mulig å definere opp egne ”Annotation Scales” som kan benyttes for å endre skalaen til skravurer. Forskjellige utgaver av AutoCAD kan være satt opp forskjellig med hensyn på meter og millimeter på listen over annotation scale-verdier. Så det kan være behov for å gå igjennom listen over annotation scales, og sjekke at disse er satt opp til meter. Skala 1:1000, gir da 1 paper unit = 1 Drawing unit, mens en annotation scale på 1:1000 satt opp for arkitekttegninger, gir 1 paper unit = 1000 drawing units.
Dersom man ønsker at også tekst knyttet til flater skal følge annotation scale, finnes det en innstilling for dette i OPTIONS-vinduet til AutoCAD under arkfanen Focus Arealplan.
Skal man endre annotation scale i en layout/viewport, kan man enten stille det inn i propertypaletten for viewporten, eller dobbeltklikke inne i en viewport for å hente frem model space, og endre skalaen der. Det kan være nødvendig å bruke regenall for å få oppdatert noen ganger.
Dersom man skal referere et kart inn i en arkitekttegning for eksempel, hvor kartet er tegnet i meter, mens arkitekttegningen er laget i millimeter, er det viktig å benytte INSUNITS variabelen riktig. Tegningen som inneholder kartet skal stå til INSUNITS=6 (meter), mens arkitekttegningen i millimeter må ha INSUNITS=4. Gjør man dette riktig, vil kartet skaleres opp til millimeter når det refereres inn via xRef eller tas inn som en blokk uten egendefinert skalering, og arkitekttegningen vil skaleres ned til meter når den settes inn i et kart.

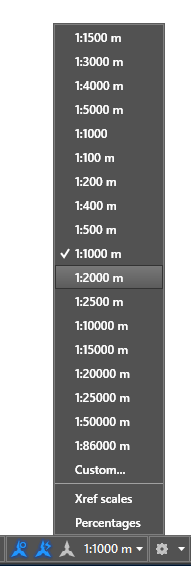

Ofte kan listen over annotation scale verdier vokse seg lang, og verdiene kan være satt opp beregnet for millimeter-tegninger for eksempel, og da kan det være greit å kunne resette listen og få opprettet en mer anvendelig skalaliste.

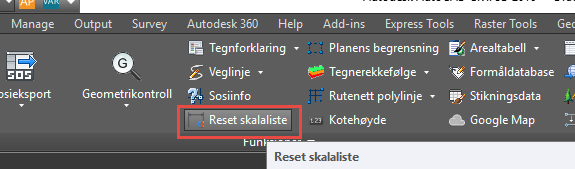

Focus Arealplan har en egen funksjon for å gjøre dette:
