Hensynsonegeometrien følger ofte forløpet til underliggende formålgrense-topologi.
Nyere krav fra kommuner som benytter andre kontrollverktøy enn SosiKontroll (slik som WinMap/GisLine), kan ha meget strenge krav til at punkter i hensynsonegrensene følger underliggende objekter 100% nøyaktig. Spesielt gjelder dette grenser som ligger over plangrensen.

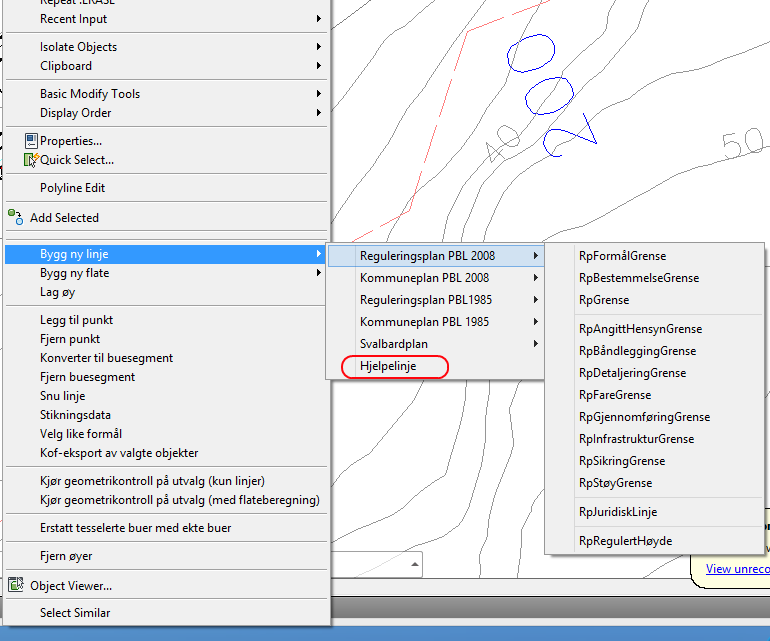

-Det er derfor hensiktsmessig å benytte funksjonaliteten for å bygge ny geometri som ligger på høyreklikkmenyen, slik at man får en nøyaktig kopi av formålgrensen når man skal etablere hensynsoner.
Vi har her muligheten til å bygge ny linje med alle de ulike objekttypene fra sosi-plan i tillegg til hjelpelinje som er en standard AutoCAD polylinje på “hjelpelinje”-laget.

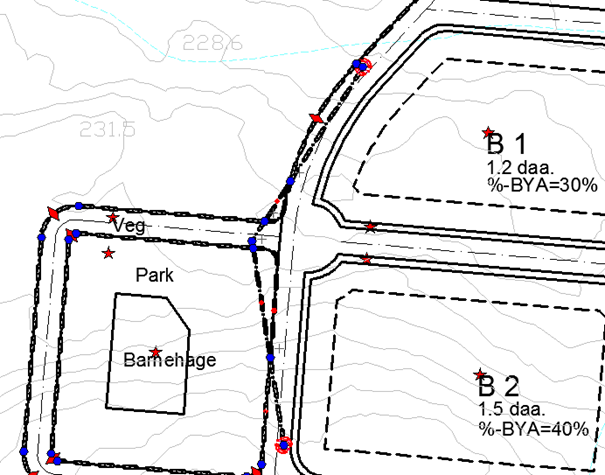

Sikringssonen skal opprettes i mellomrommet mellom frisiktlinjen og vegkanten. Velg frisiktlinjen og de omkringliggende vegkantene, høyreklikk og bygg ny RpSikringsGrense med 0.0 i offset.
Vi får da noen ekstra sikringsgrenser som er ferdig trimmet. Vi kan nå velge de og slette de.
Fyll så opp områdene som skal bli frisiktsoner med RpSikringsSone-flater av typen 140 - Frisikt.
Noen ganger er det behov for å ha to eller flere hensynsoner av samme objekttpen og som da defineres av den samme typen grenser til å krysse hverandre slik at de ligger dobbelt i et eller flere områder.

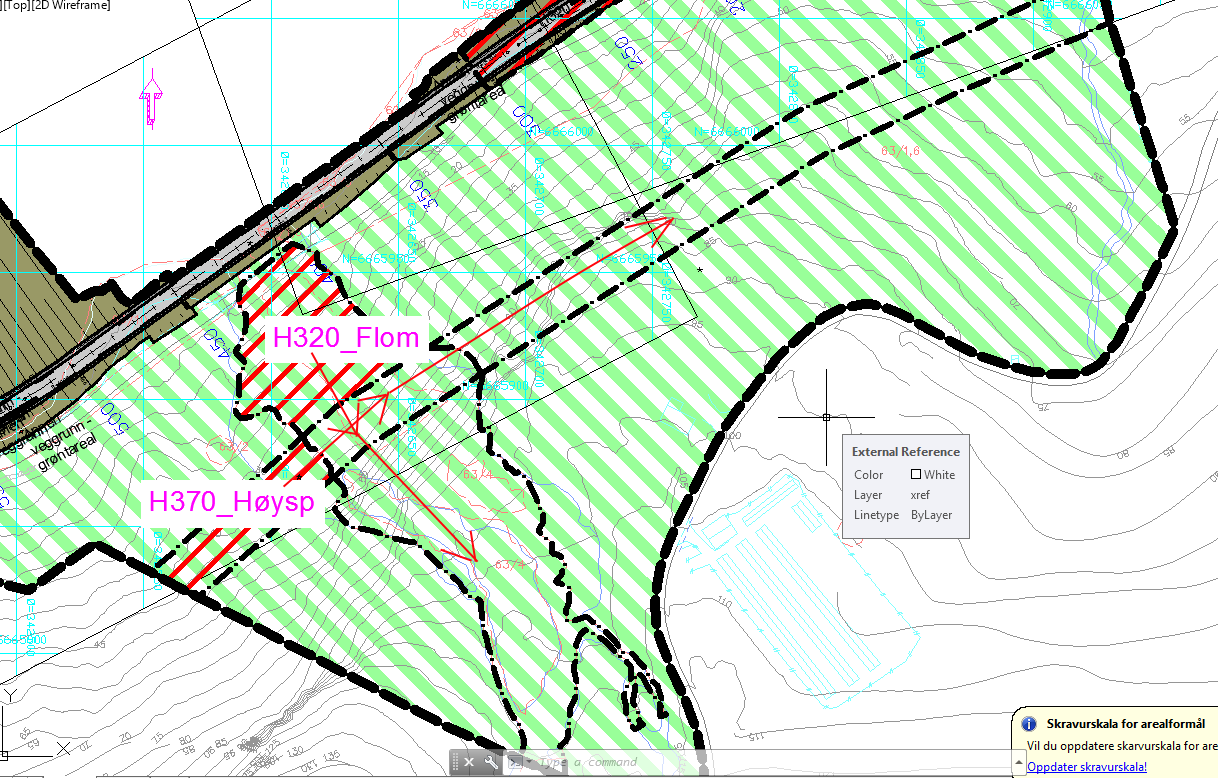

Figur 12 Flom-område og høyspentsone skal krysse hverandre. Sonene må derfor strekkes over og forbi grenselinjene som avdeler den andre sonen slik pilene viser.

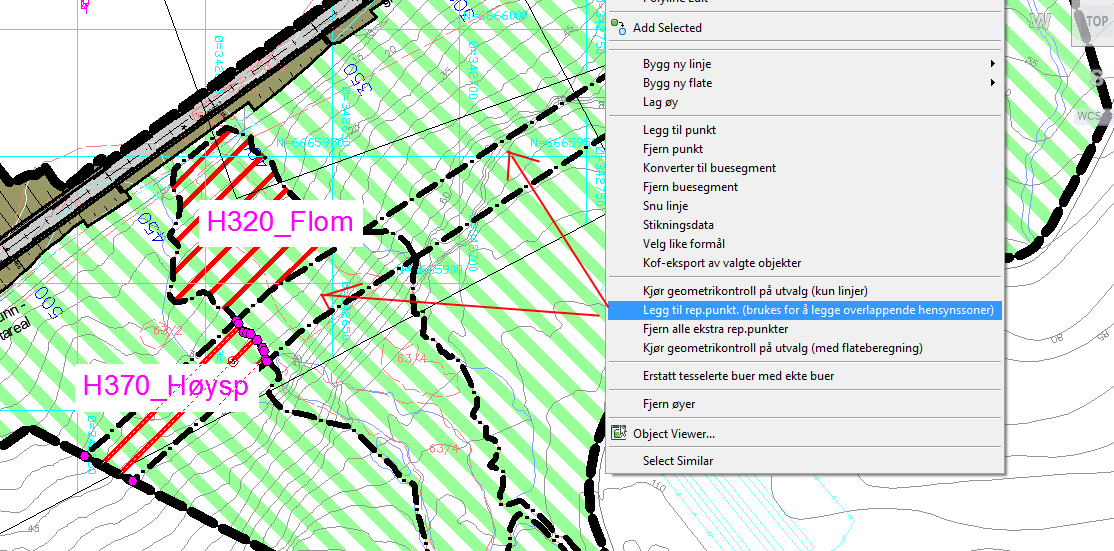

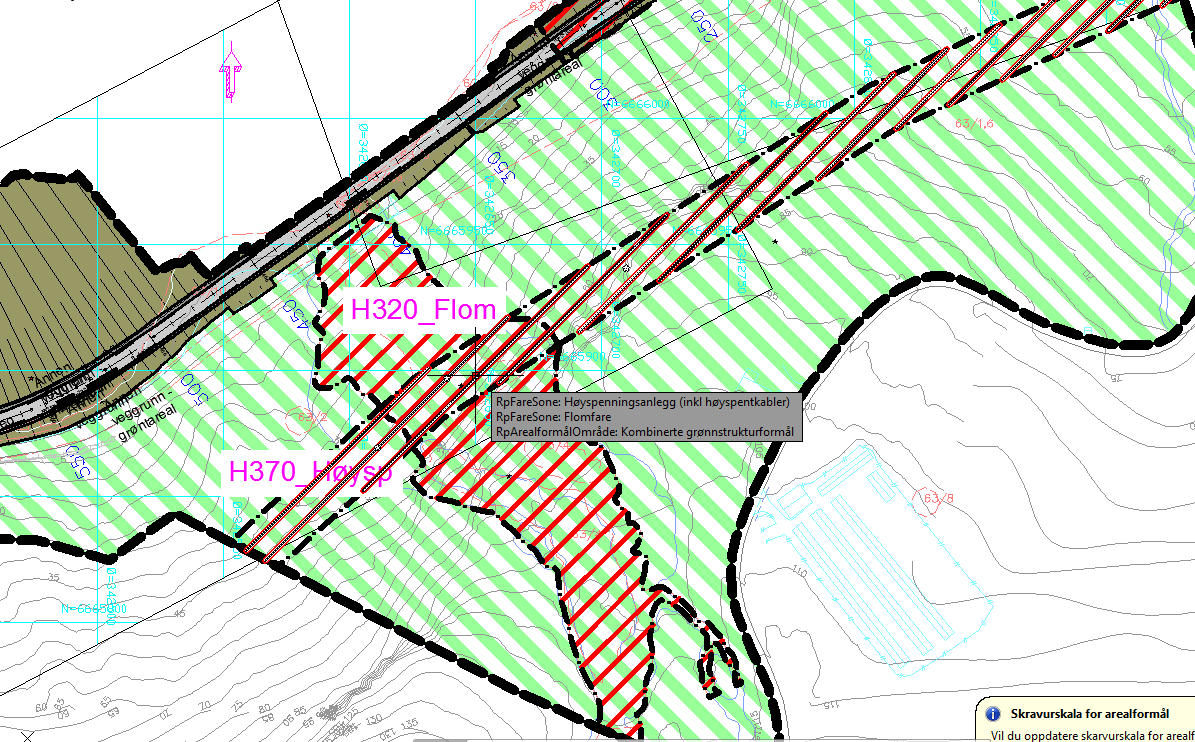

Måten vi får til dette på, er å legge til ekstra representasjonspunkt for flatene. Funksjoner for dette har vi tilgjengelig på høyreklikkmeny for hensynsonen. Man legger til så mange ekstra representasjonspunkter som er nødvendig for å få hensynsonene til å strekke seg ut over hele området som skal dekkes.

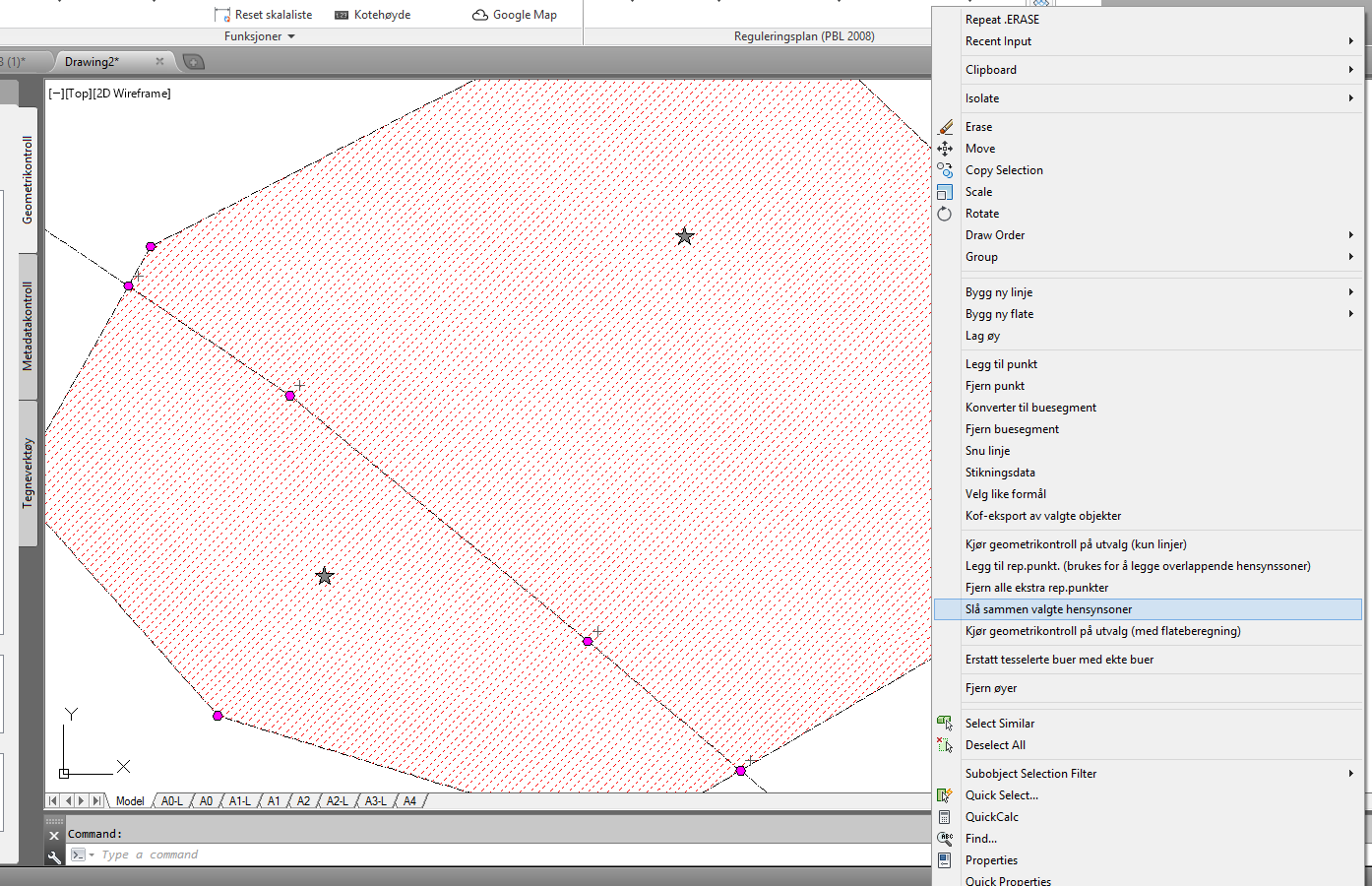

Man kan også velge to hensynsoner av samme type og samme kode, og slå de sammen.
Det som da skjer, er at man bruker den første hensynsonen i utvalget og legger automatisk til representasjonspunkt og ekstra representasjonspunkter fra de øvrige hensynssonene i utvalget.
-Deretter oppdateres den første sonen i utvalget med ny utstrekning og de øvrige sonene slettes fra tegningen. Denne funksjonen ligger på høyreklikkmenyen sammen med funksjonene for å legge til og fjerne ekstra representasjonspunkt.
