En sentral del av geometrikontrollfunksjonaliteten i Focus Arealplan er geometrikontrollpaletten. Denne gir brukeren oversikt over alle Focus Arealplan-objekter i tegningen, gir mulighet for å kjøre geometrikontroll på hele eller deler av planen, og har også funksjonalitet for å isolere lag, finne frem til objekter og feilmarkører i tegningen, med mer.

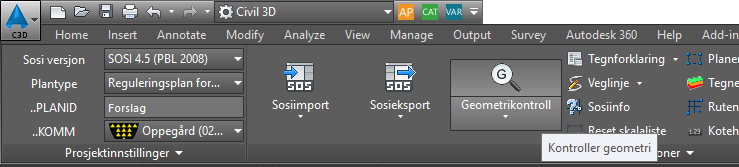

Funksjonen startes fra Ribbonpanelet "Funksjoner":

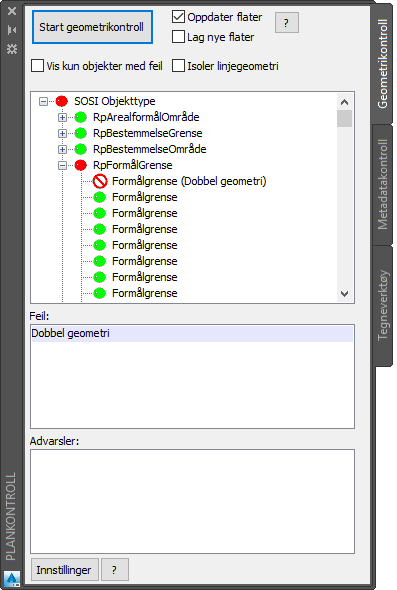

Paletten inneholder ett vindu som lister opp alle Arealplan-objektene i tegningen som en tre-liste.
Noder med røde og grønne lys avhengig av om det er oppdaget feil på disse objektene eller ikke.
Om man aktiverer denne avkrysningsboksen, vil objektvinduet kun vise objekter som inneholder feil eller advarsler
Oppdater flater er en kjappere måte å komme til innstillingen "Oppdater eksisterende flater" som finnes i Innstillinger for geometrikontroll . Innstillingen sørger for at geometrikontrollen oppdaterer eksisterende flater når man kjører geometrikontroll, eller har aktivert dynamisk geometrikontroll.
Lag nye flater er en kjappere måte å komme til innstillingen "Lag nye flater" som finnes i Innstillinger for geometrikontroll . Denne funksjonen bør normalt være skrudd av. Funksjonen sørger for å fylle alle områder med formålflater som potensielt kan fylles med flater. Man får ikke anledning til å velge hvilket formål som benyttes.

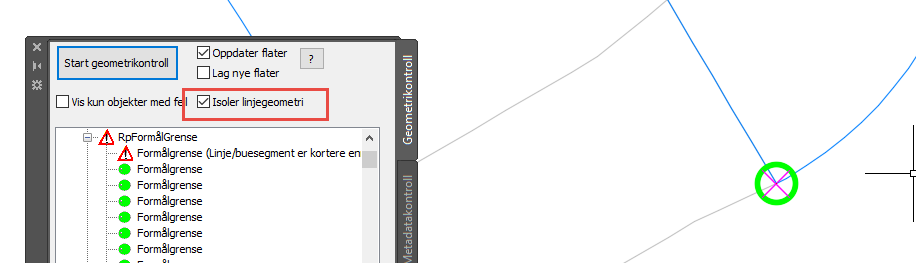

Funksjonen isoler linjegeometri sørger for å skjule alle flater og tegne linjer med heltrukken tynn strek med ulike farger for lettere å kunne skille mellom linjene når man redigerer geometrifeil.
Screen cast med eksempel på bruk av funksjonen i arbeidet med å fikse geometrifeil i en stor plan:

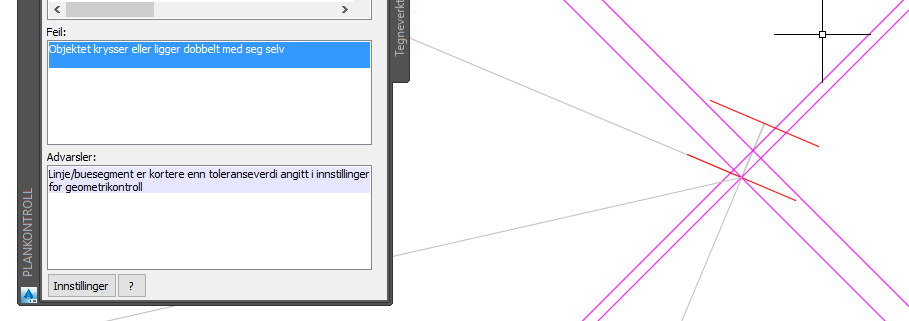

Dersom et objekt har påvist en feil, dukker det opp en beskrivende linje i "Feil"-vinduet. Trykker man på denne, vil AutoCAD zoome inn på markøren i tegningen.
Det finnes også et vindu "Advarseler" som lister opp potensielle problemer som brukeren bør vurdere om det er behov for å gjøre endringer for.
Objektvinduet i geometrikontrollen har ulike funksjoner.
Denne funksjonen slukker alle lag i tegningen som ikke tilhører valgt objekttype eller komplimenterende objekttype. Det vil si at om man har valgt en grenselinje av en type, så behandles også tilhørende flatetype på samme måte, og motsatt. Man kan da eksempelvis isolere formålgrenselaget og alle tilhørende arealformålområder i en operasjon.
Denne funksjonen isolerer alle andre lag enn det man har valgt og lag som tilhører kartgrunnlag.
Denne funksjonen slukker alle andre lag enn lagene for den objekttypen man har valgt.
Med denne funksjonen kan man kontrollere geometri for en gitt objekttype uten å kjøre den på hele planen. Det kan være effektivt å bruke denne funksjonen om man kun er interessert i jobbe med en type hensynsone for eksempel.
Alle objekter under valgte node i objektlisten blir valgt i tegningen slik at man kan se properties, eller gjøre andre operasjoner på utvalget.
