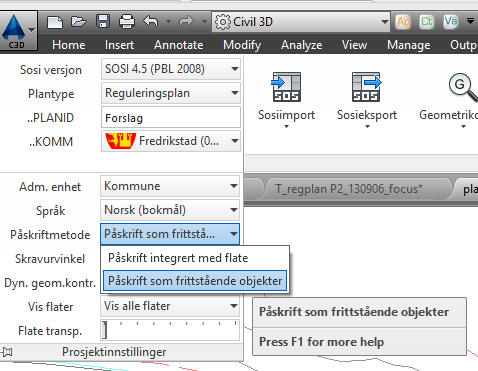

Når man setter påskriftmetode til «Frittstående flatepåskrift» under Prosjektinnstillinger, så endres også måten flater presenteres i viewporten seg. Det lagres en visningsrepresentasjon for hver enkelt viewport, slik at flatene kan vises med ulik skalering og vinkel i hver enkelt viewport.

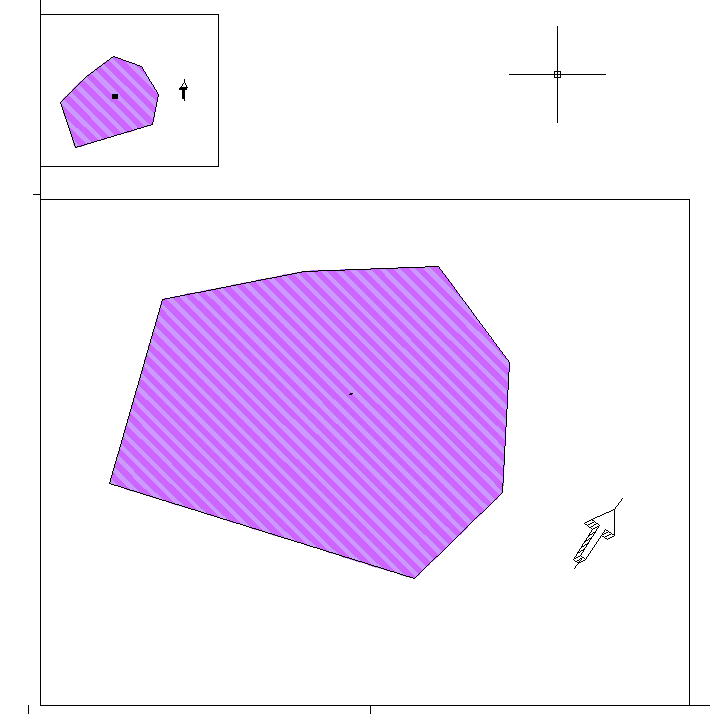

Dette gjør det mulig å presentere oversiktskart og utsnitt eller roterte view (rotert UCS) i en layout og allikevel ha skravurskala og vinkel i henhold til tegneregler fra produktspesifikasjonene til Statkart.
Denne funksjonaliteten fungerer ikke for flater med integrert flatepåskrift på grunn av begrensninger i støtten for proxygrafikk i AutoCAD. Det betyr også at dersom man åpner tegningen uten å ha Arealplan startet, så er det kun sist oppdaterte viewport som representeres i alle viewporter.
Når man setter påskriftmetode til «Frittstående flatepåskrift» under Prosjektinnstillinger, så endres også måten flater presenteres i viewporten seg. Det lagres en visningsrepresentasjon for hver enkelt viewport, slik at flatene kan vises med ulik skalering og vinkel i hver enkelt viewport.
Dette gjør det mulig å presentere oversiktskart og utsnitt eller roterte view (rotert UCS) i en Tittelfeltblokkerlayout og allikevel ha skravurskala og vinkel i henhold til tegneregler fra produktspesifikasjonene til Statkart.
Denne funksjonaliteten fungerer ikke for flater med integrert flatepåskrift på grunn av begrensninger i støtten for proxygrafikk i AutoCAD. Det betyr også at dersom man åpner tegningen uten å ha Arealplan startet, så er det kun sist oppdaterte viewport som representeres i alle viewporter.
For å få skravuren til å oppdateres til gjeldende UCS vinkel og annotation scale-verdi, så kan det være nødvendig å endre annotation scale-verdien i viewporten, til en annen verdi enn ønsket, og så tilbake igjen til ønsket verdi. -Da genereres viewport-representasjonen av skravuren opp på nytt. -Husk også at påskriftmetoden må være satt til "Påskrift som frittstående objekter" for at viewport-uavhengig skravur skal fungere.
