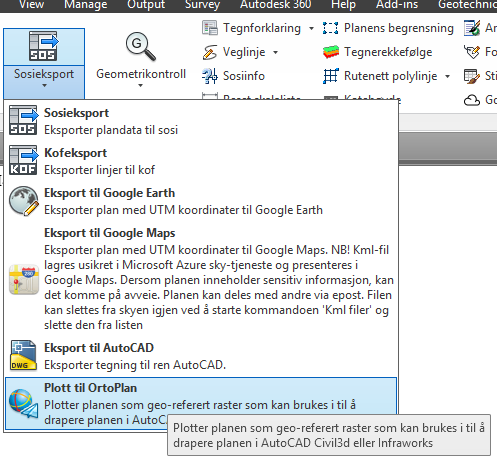

For å kunne visualisere planen i Autodesk Infraworks (eller andre lignende systemer slik som Virtual Map og xFactor), har vi laget en funksjon som heter "Plott til OrtoPlan".
Funksjonen genererer et raster bilde i TIF format med oppløsningen 5000x5000.

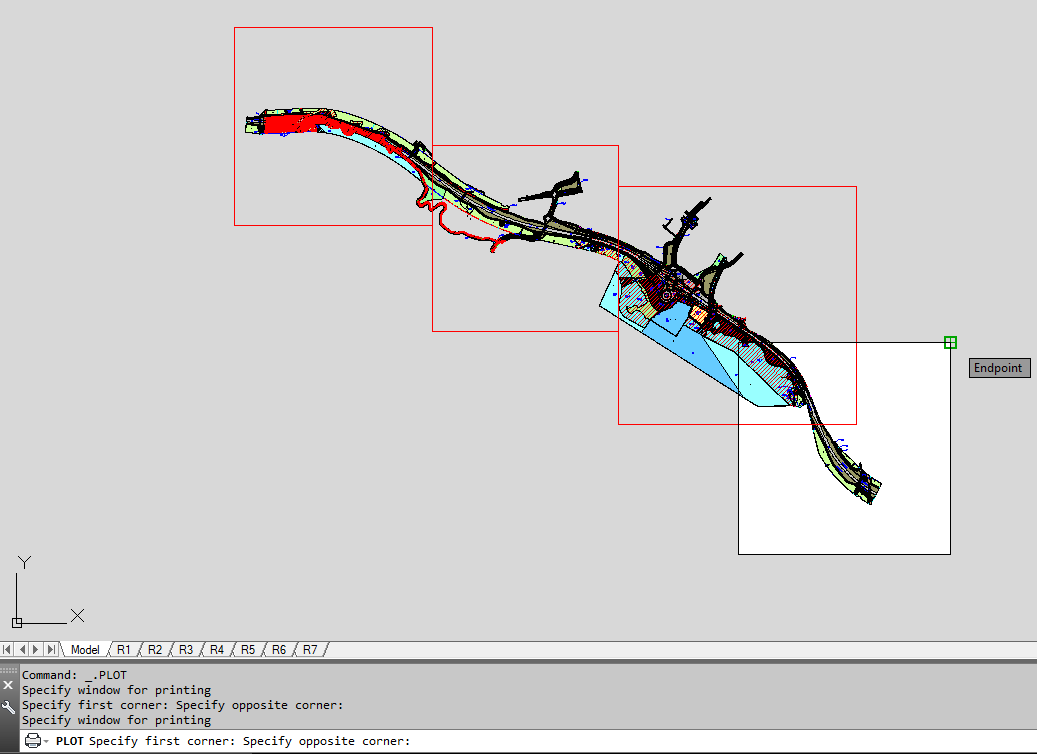

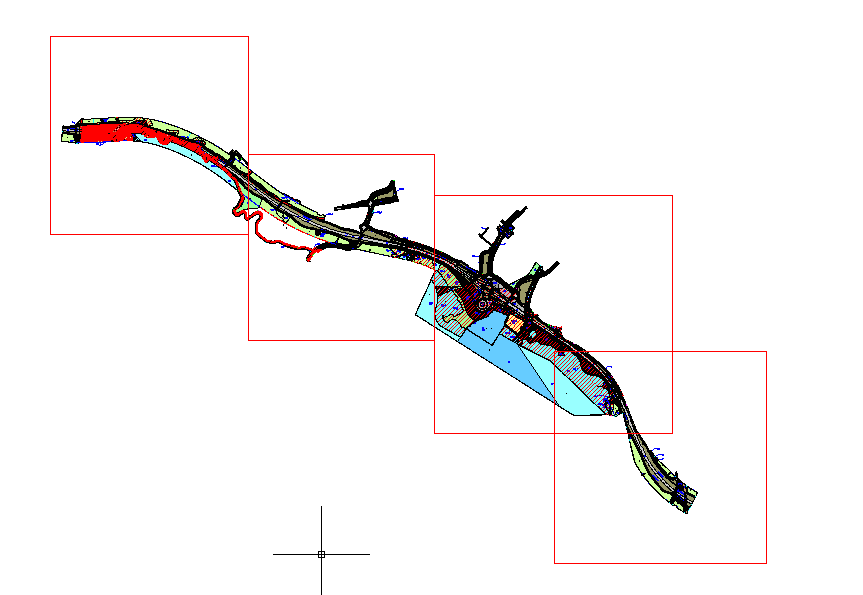

For å få tilfredsstillende oppløsning på store planer, har vi gjort det slik at funksjonen ber om å velge området som skal plottes som kan være en liten del av den samlede planen, og så kan man generere flere områder for å dekke hele planen. Funksjonen tegner opp alle områdene som allerede er eksportert slik at det er enkelt å se hva som gjenstår.

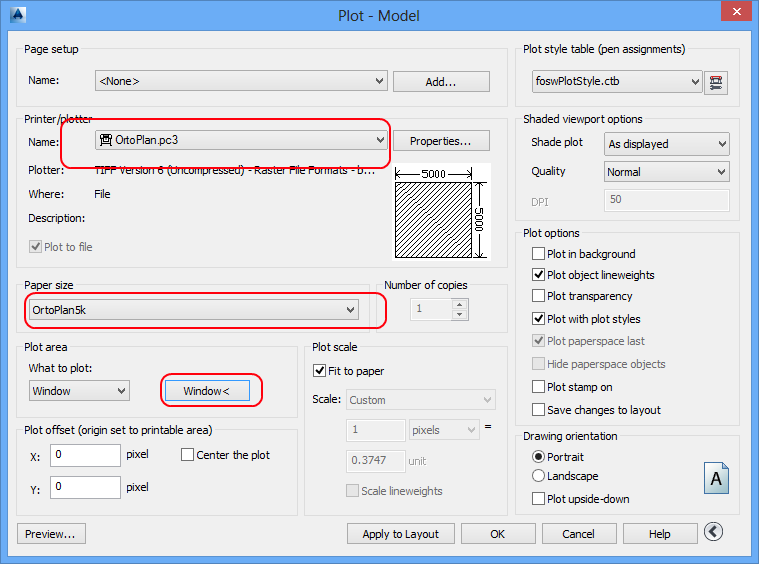

Noen ganger kan AutoCAD finne på å plotte rotert bilde, og vi har ikke klart å finne en måte å påvirke dette resultatet på. Så en enkel løsning på det, er å plotte planen på nytt med standard AutoCAD plottefunksjon og disse innstillingene:
Velg Window, og marker området som skal plottes på nytt:
-Da blir bildet (som regel) plottet riktig veg.

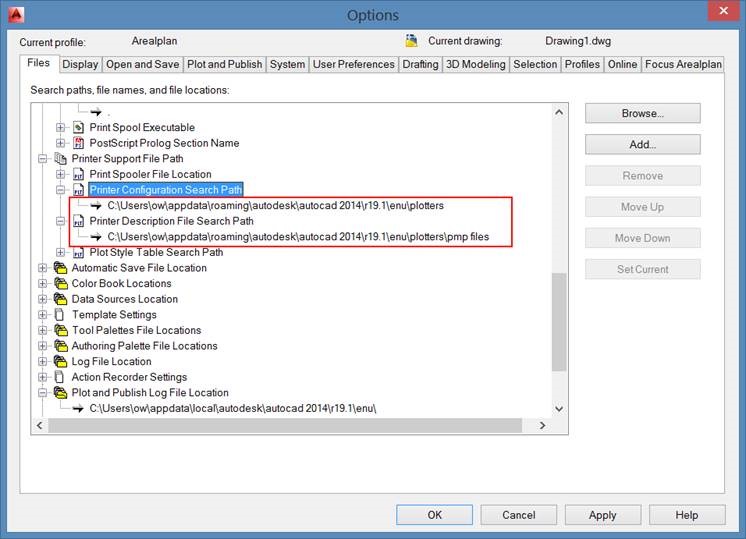

Dersom man ikke har skriverettigheter til printerkonfigurasjonsmappen og til printer beskrivelsesmappene, blir ikke PC3 og PMP filene som er nødvendig for at funksjonen skal fungere kopiert inn i rett mappe.
Disse må da kopieres inn ved hjelp server-administrator eller andre som har rettigheter nok til å kopiere filene til denne plasseringen.
Man finner filene lokalt på maskinen med Arealplan installert her: %programdata%/Focus Software/Focus Arealplan 2014, og de heter OrtoPlan.pc3 og OrtoPlan.pmp.

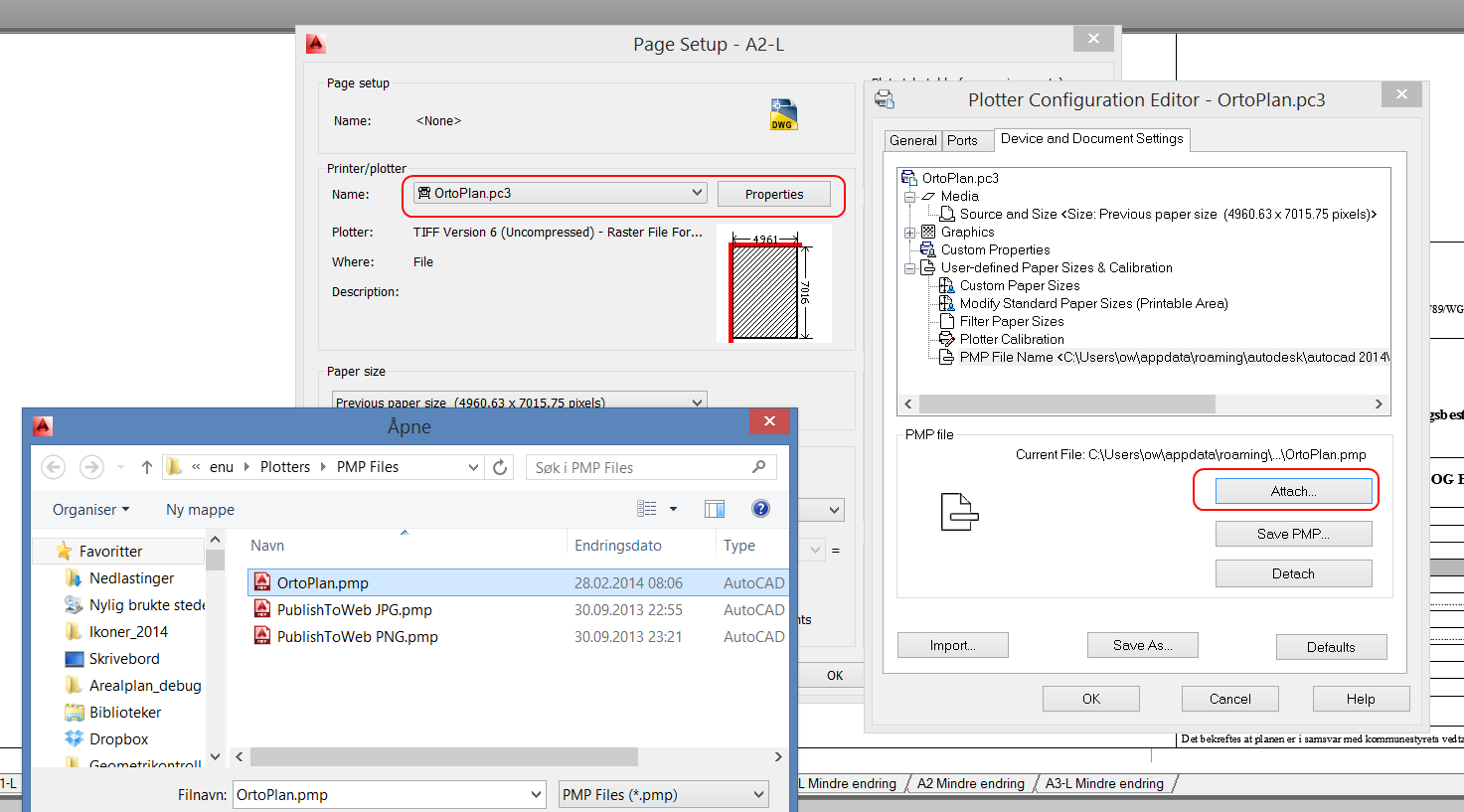

Et problem til er at dersom man ikke har skriverettigheter til pc3-filen, klarer ikke AutoCAD å finne igjen PMP filen etter at filene er kopiert inn på server fordi sti til PMP fil er hardkodet til å peke på PMP-fil. Dette klarer AutoCAD å rydde opp i selv dersom filen ikke er skrivebeskyttet. Men dersom filen er skrivebeskyttet, må server-admin fikse kobling til PMP-fil manuelt slik:

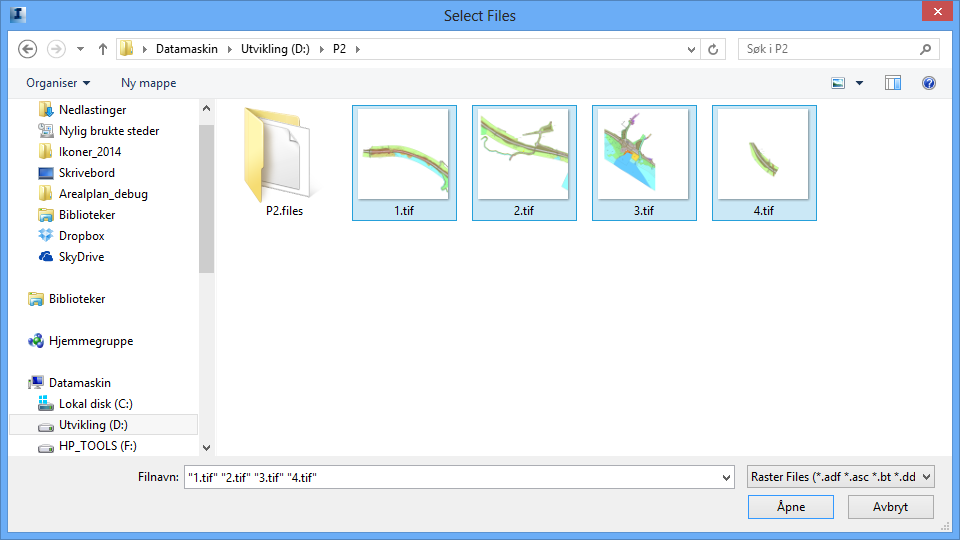

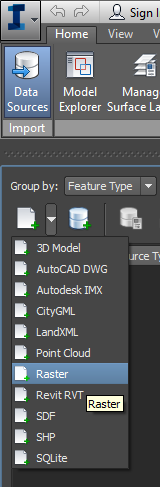

Man kan så lage seg et nytt prosjekt i Autodesk Infraworks, og hente inn raster-data:

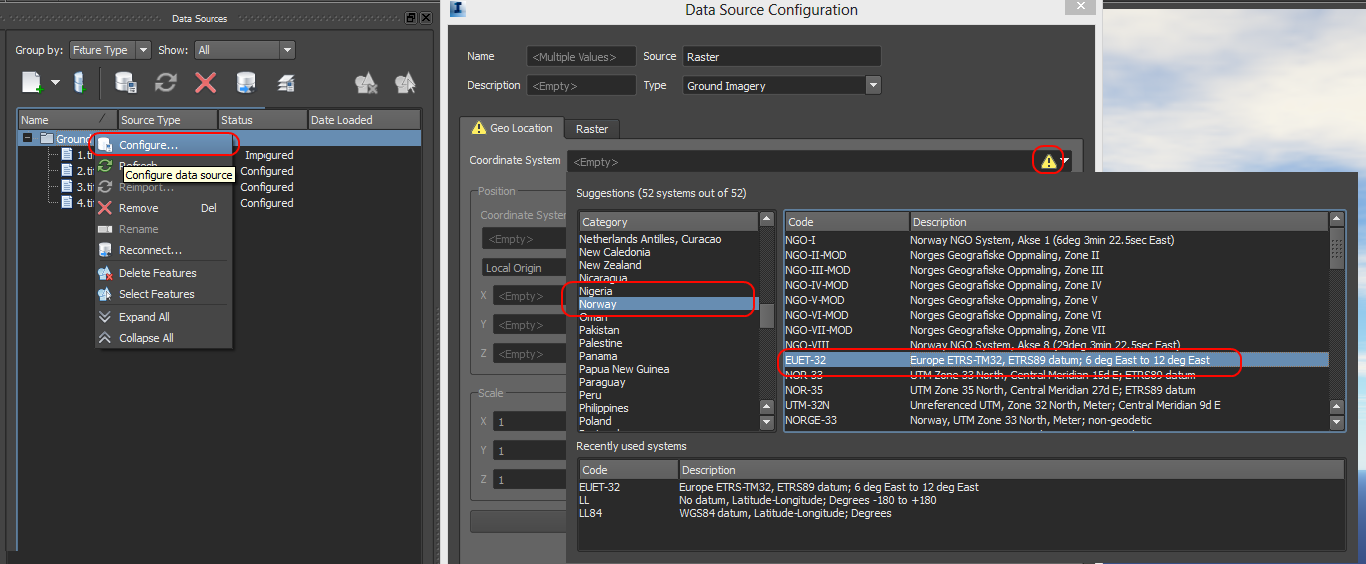

Må så konfigurere raster-bildene:

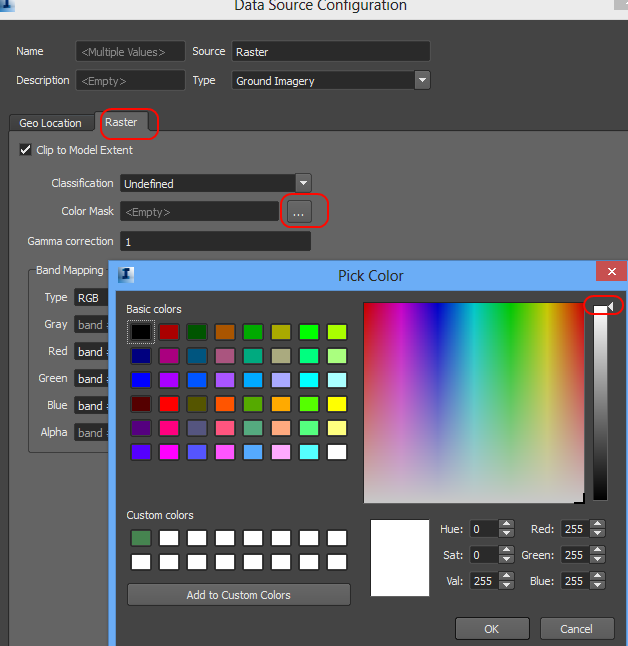

Sørg og for at Colormask er satt til hvit, slik at bakgrunnen blir transparent:
Terrengdata

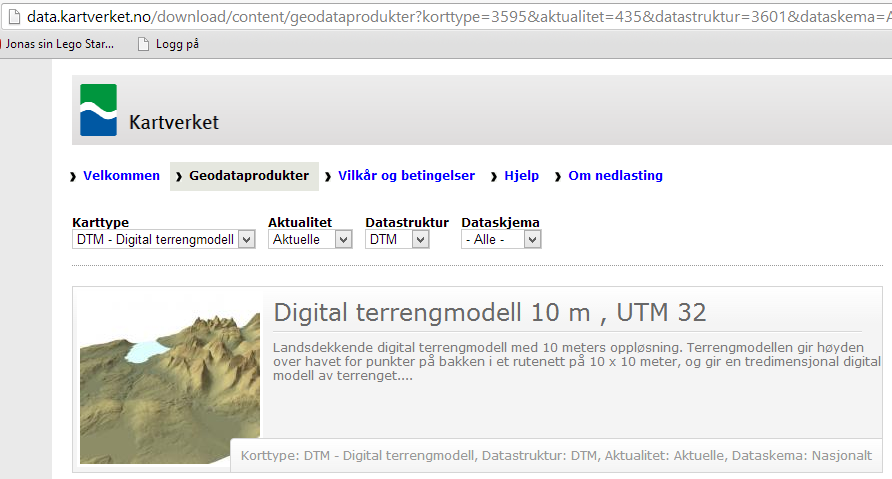

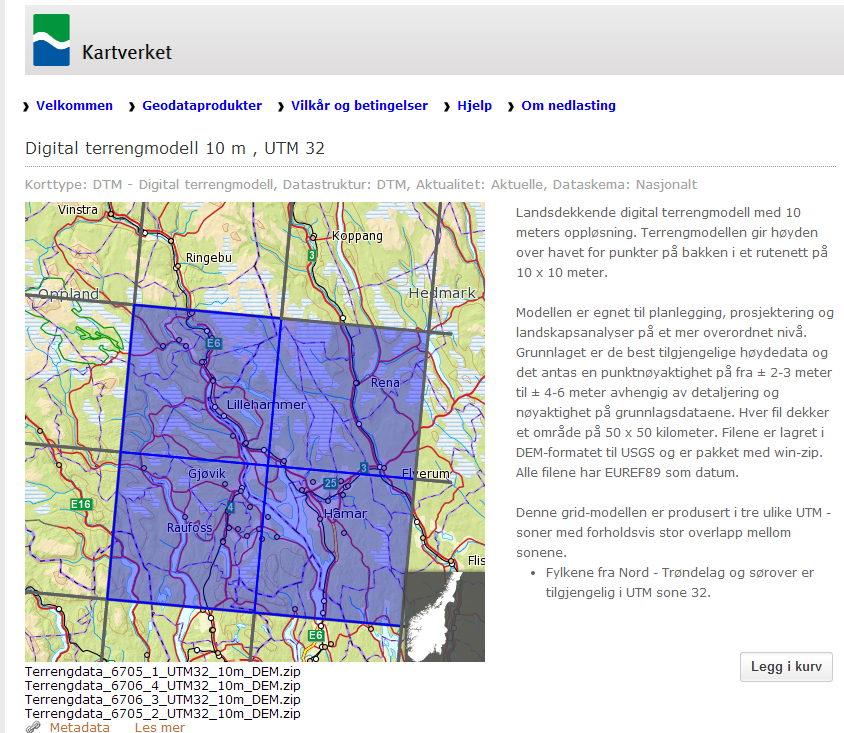

Statkart har nylig frigitt en masse kartdata som kan benyttes for å visualisere planen på terreng.

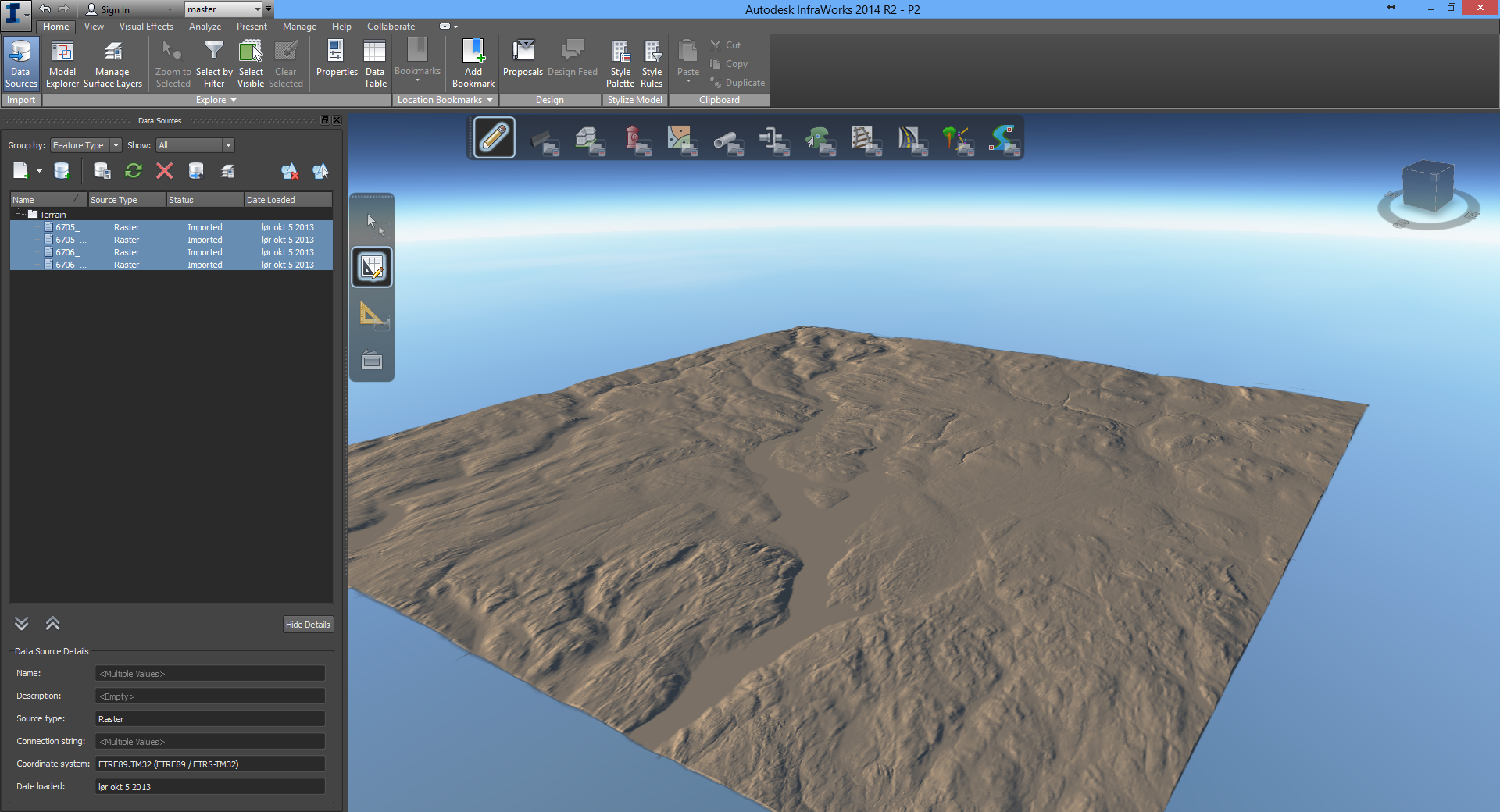

Disse DEM-filene kan leses inn i Autodesk Infraworks på samme måte som for OrtoPlan.

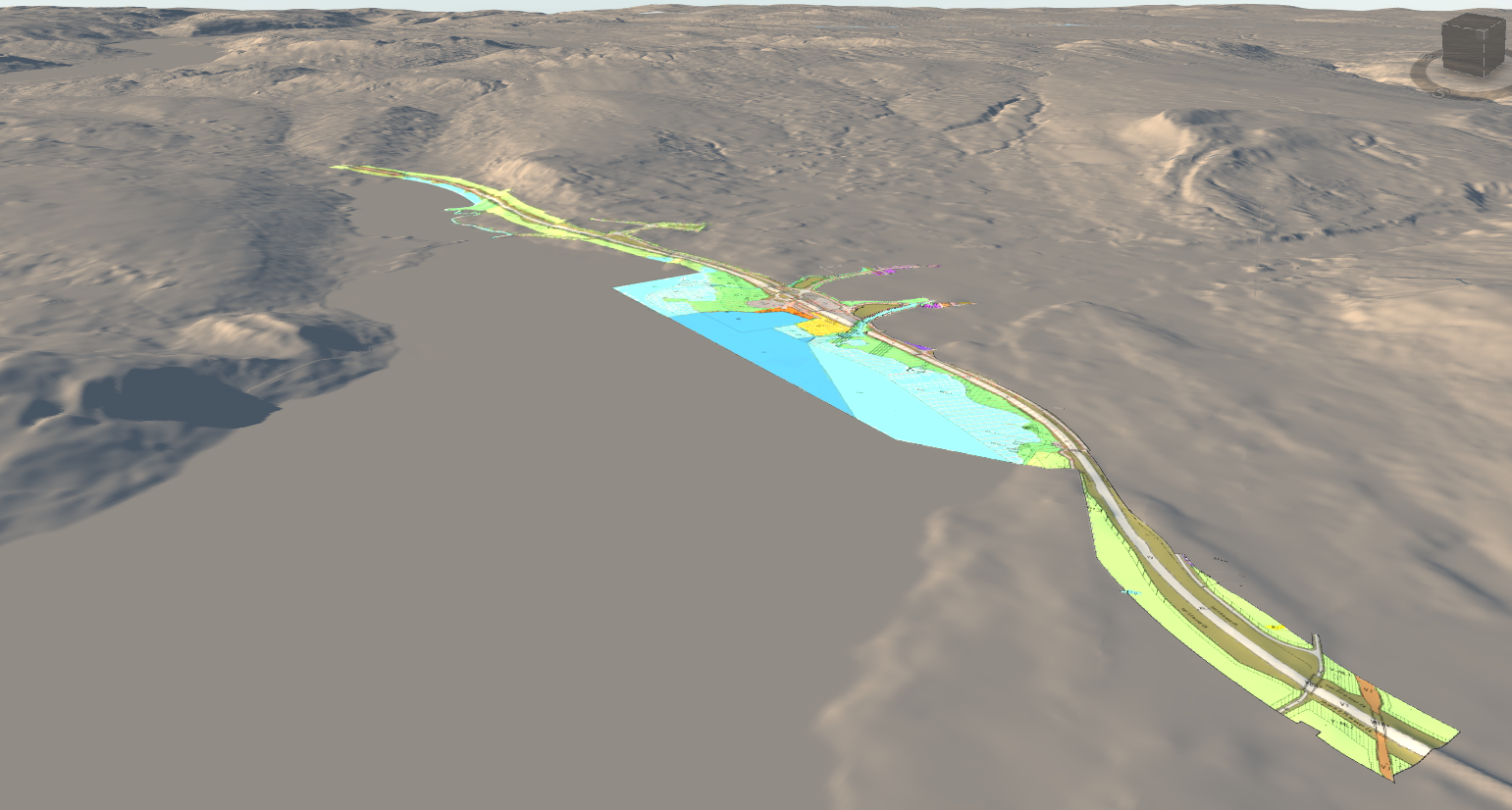

Kombinert med OrtoPlan, ser det da slik ut:
Statkart har og sosi data for bygninger, vann, veg og diverse. Disse dataene tar vi inn i Focus Arealplan via sosiimporten der, og gjør eventuelt en behandlig av dataene der før lagring til DWG. Infraworks leser ikke SOSI formatet direkte, så man må gå via DWG.

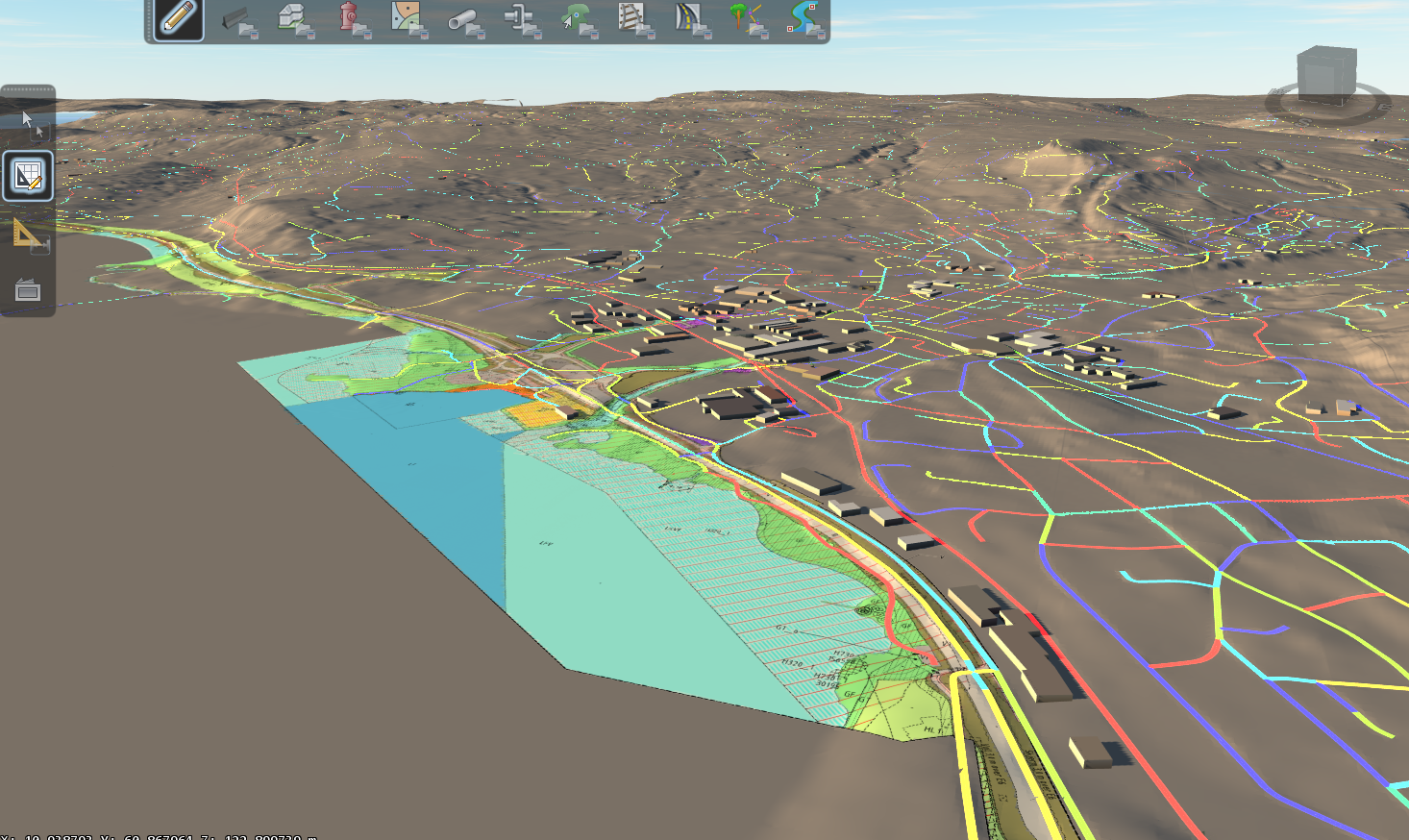

For vegdata, så kan man om vegen er vanlige polylinjer, bruke de direkte som veger i infraworks:
(Dersom vegene kommer inn som 3d polylinjer, kan man for eksempel konvertere de til juridiske linjer i Arealplan og deretter eksplodere de til polylinjer)
-Vegene er fargelagt for å synes bedre.
Data for vann er litt mer komplisert å hente inn.
Først importerer vi SOSI fil til Focus Arealplan med innstilling for å importere flater aktiv.
Deretter sletter vi alt som ikke er Hatch-objekter i tegningen.
Så velger vi alle hatcher i tegningen og skriver kommandoen HATCHGENERATEBOUNDARY for å få lukkede polylinjer rundt alle hatcher.
Deretter sletter vi alle hatcher og lagrer tegningen.

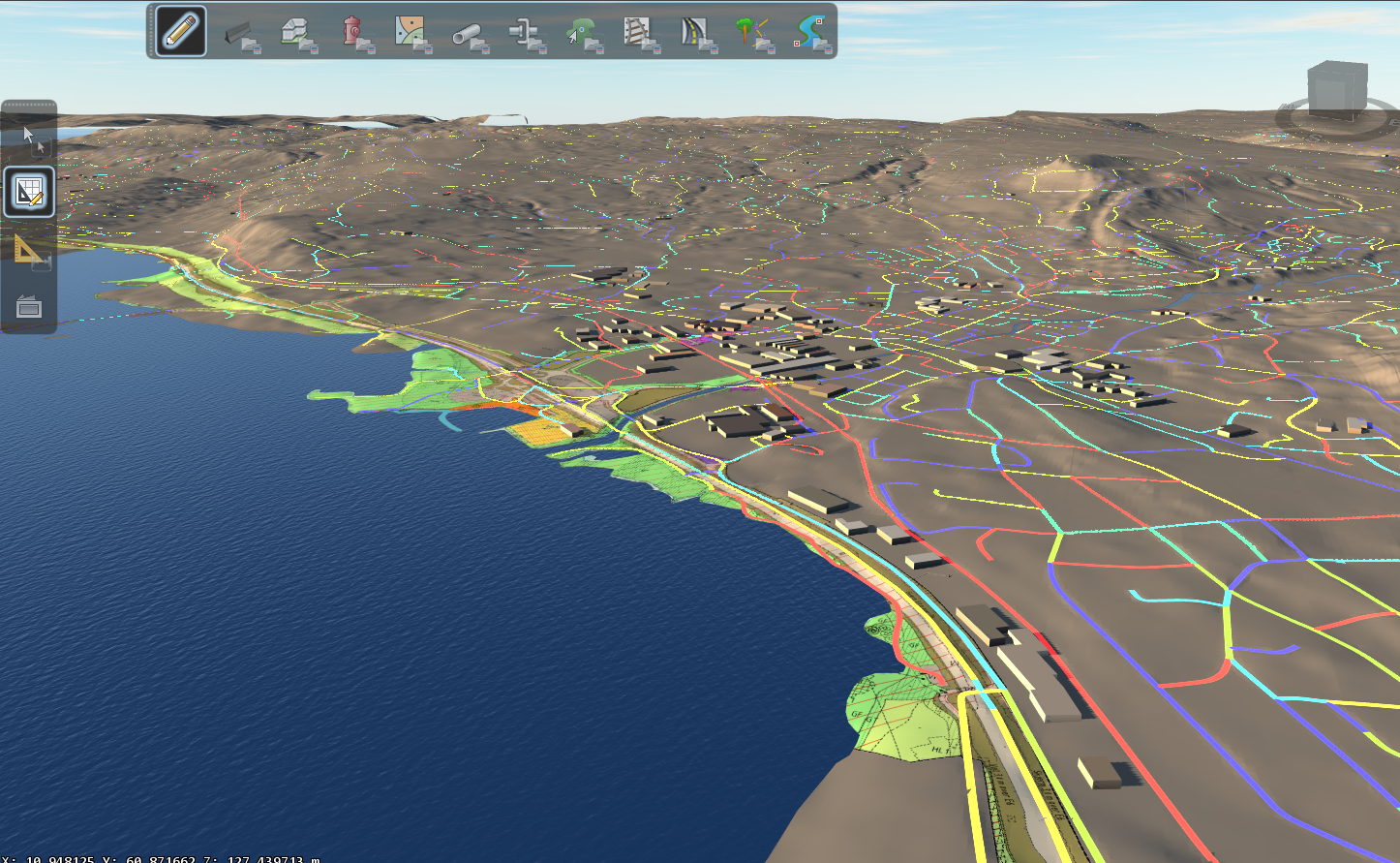

Tegningen importeres så til Infraworks som Water Areas.
Man kunne så ha lagt på vanlige ortofotobilder på samme måte som vi la inn OrtoPlan tidligere for å gjøre visualiseringen enda penere. Ortofoto-bilder er ikke sluppet som gratis kartdata, så det kan man kjøpe fra InfoLand, eller så er det mulig å hente ned små georefererte bilderuter (eller store med lav oppløsning) på GisLink.no

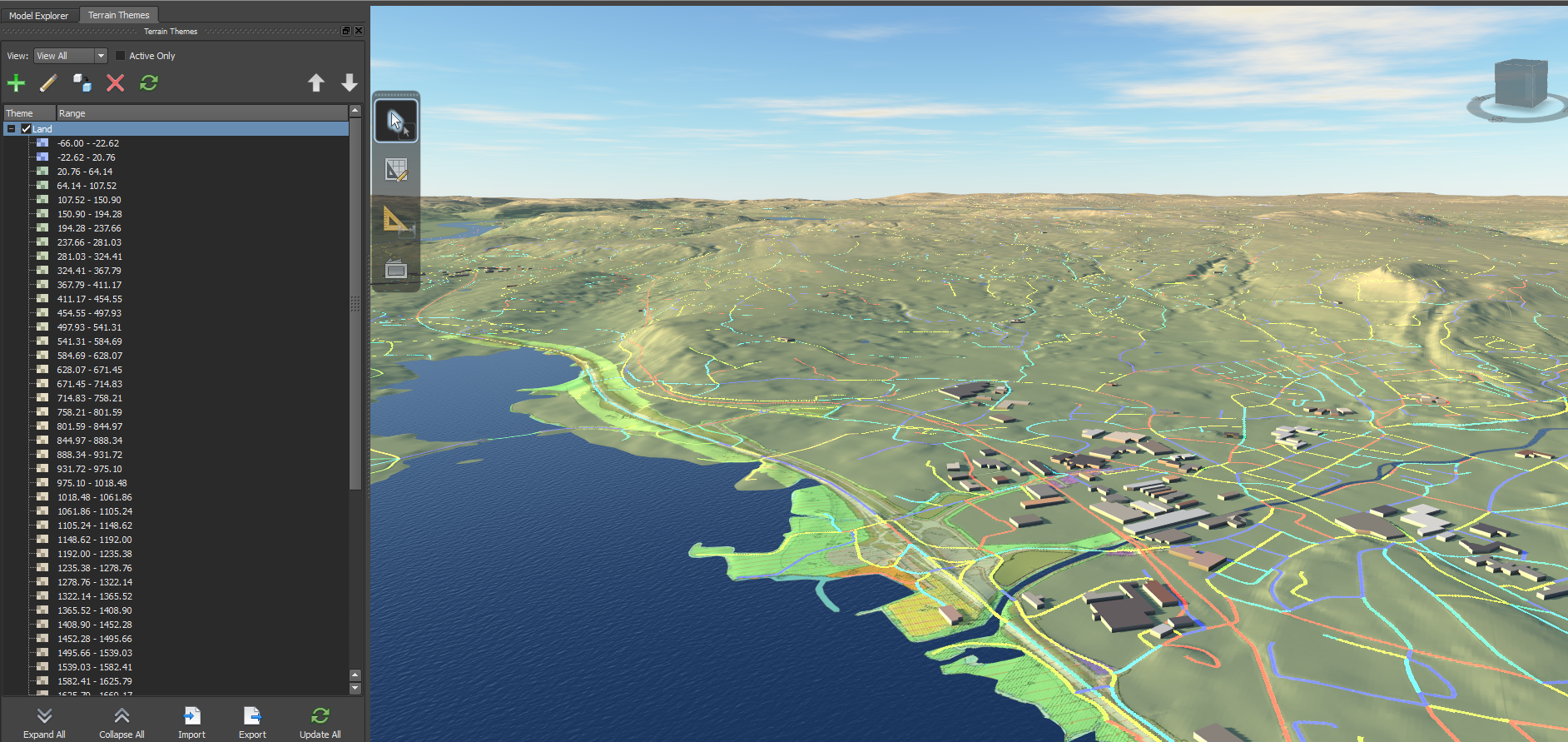

Dersom man ikke har budsjett for ortofoto, kan man legge inn et terrain theme som forbedrer standardvisningen av terrenget.
Vi har laget et som kan benyttes. (Lastes ned her: Terreng-tema.) Filen importeres via Analyze-menyen og Terrain Themes. (Det er en import knapp nederst i vinduet)

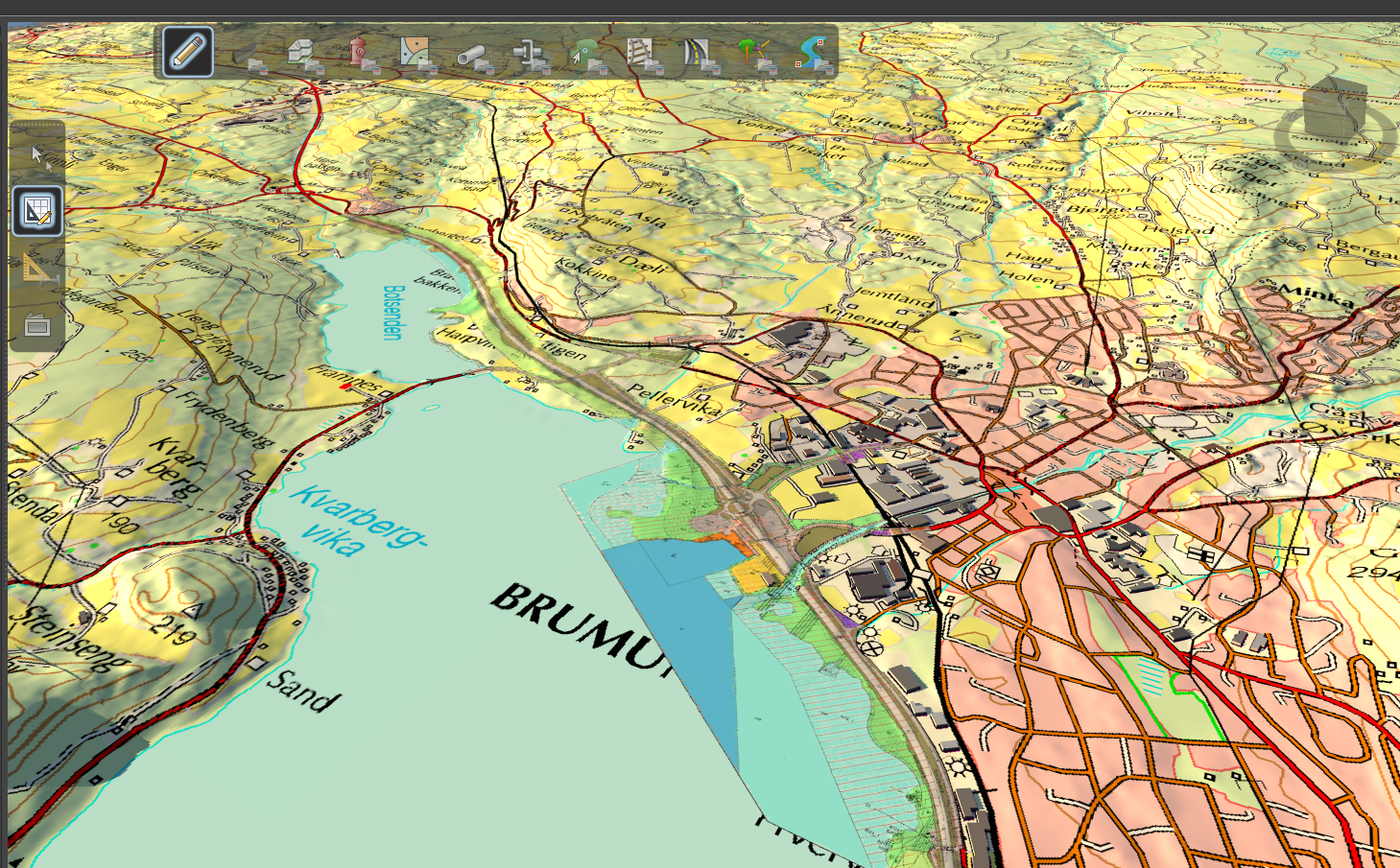

Statkart har imidlertid lagt ut topokartene som gratis kartdata. Ved å bruke kartserien N50 UTM33, kan man kombinere terreng, N50 og OrtoPlan, samt bygninger slik:

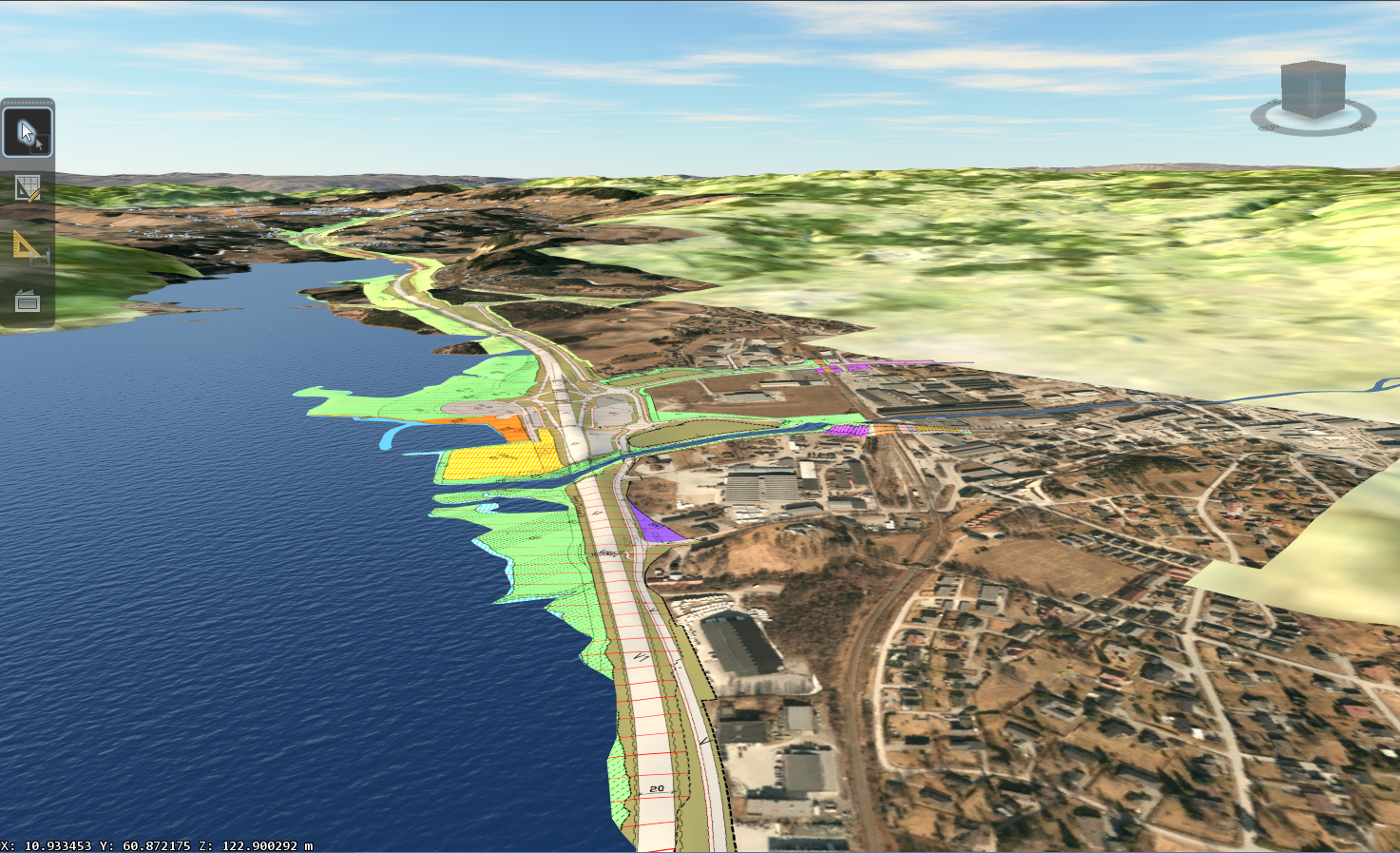

På GisLink.no, er det mulig å laste ned små kartutsnitt som georeferert raster, men det er litt jobb å laste ned tilstrekkelig med bilde-fliser for å dekke store områder:
