Focus Arealplan benytter AutoCAD's innebygde koordinatsystemer i forbindelse med import og eksport av kartdata og for koordinattransformasjon av data.
SOSI-importen setter tegningens koordinatsystem automatisk. Men om man setter dette kartet inn som en XREF i plantegningen, vil ikke koordinatsystemet videreføres til plantegningen, og man må sette det selv. Dersom man har kartdata som man ikke kjenner koordinatsystemet på, så kan man prøve å finne det ved bruke fremgangsmåten fra avsnittet Velg riktig koordinatsystem basert på kartdata med ukjent koordinatsystem.".
Når man skal eksportere planen til SOSI krever vi nå at tegningens koordinatsystem er satt slik at informasjonen kan skrives til SOSI-fila, og man benyttes som kilde-koordinatsystem om man ønsker å transformere planen til et annet koordinatsystem.

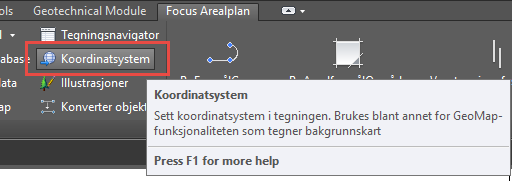

På funksjoner-panelet finner man knappen "Koordinatsystem" hvor man kan se hvilket koordinatsystem som er brukt i tegningen, eller sette et nytt koordinatsystem.
Om man ikke har satt noe koordinatsystem i tegningen, vises vinduet slik:

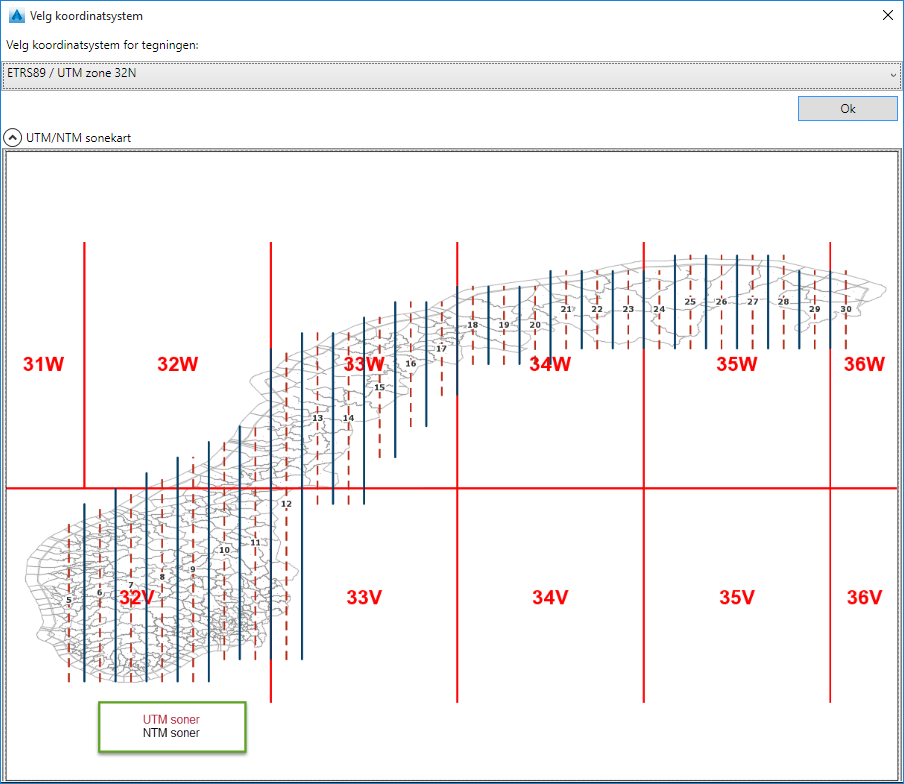

Og man kan velge hvilket koordinatsystem som skal brukes. Om man er i tvil, så kan man utvide UTM/NTM sonekart-funksjonen for å få en oversikt over hvordan de ulike sonene er fordelt over Norgeskartet:
Om man har kartdata i tegningen og man skulle være i tvil om hvilket koordinatsystem dataene stammer fra, finnes det en del triks man kan gjøre for å finne ut av det.
UTM/NTM?
For å se om man har UTM eller NTM koordinater, kan man se på Y-verdien på at koordinat i tegningen. For UTM koordinater vil verdien ligge i området 6-8 millioner meter nord. For NTM koordinater vil man som regel ligge mellom 1 og 3 millioner meter nord. Dersom verdien er mindre, har vi sannsynligvis NGO eller et lokalt koordinatsystem. Er det NGO, kan vi finne ut av det, men om det er lokalt, er det enklere å forhøre seg med leverandør av dataene. Man bør uansett basere nye planer på ferskt kartgrunnlag, og dette leveres som UTM med mindre man har fått det transformert.
Hvilken sone?
For å finne rett sone kan man i første omgang ta en titt på oversiktskartet i Koordinatsystem-funksjonen. Om man har en plan som ligger i Stokmarknes i Nordland for eksempel, ser man fra kartet at UTM sonen skal være 33, mens NTM sonen ligger et sted mellom 13 og 15.

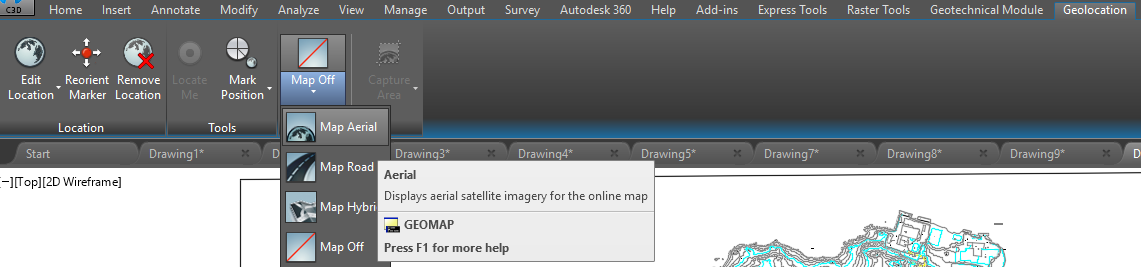

Om man for eksempel velger NTM sone 14, kan man da sjekke om dette er riktig sone ved å skru på bakgrunnskart i AutoCAD fra GeoLocation-tabben:

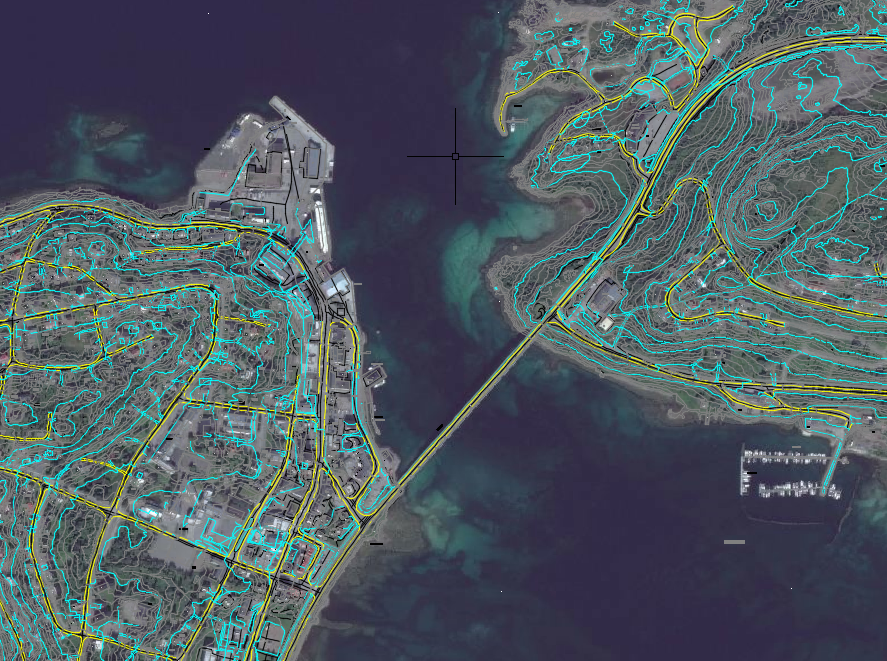

Linjer fra kartet skal da matche bakgrunnskartet:

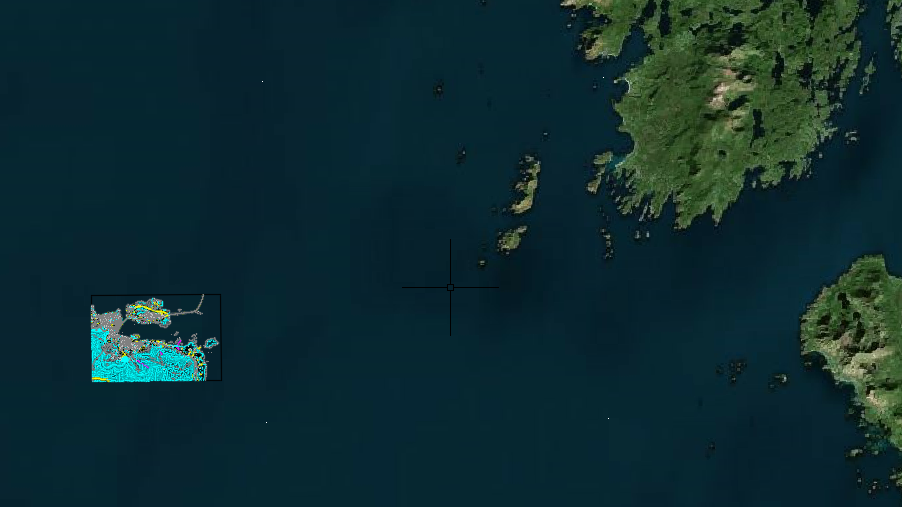

Om man velger NTM sone 13, er det enkelt å se feilen:
-kartet matcher ikke bakgrunnskartet, og man må prøve en annen NTM-sone.
