Vi har nå tilpasset malfilen for Focus Arealplan til å være kompatibel med Viewframes funksjonaliteten i AutoCAD Civil3d.
Man kan benytte dette systemet for å generere ferdige layouter som følger forløpet til en Civil3d alignment, og deler planen opp i mindre vinduer som er ferdig rotert og stilt inn med tanke på skala og plassering av planen.

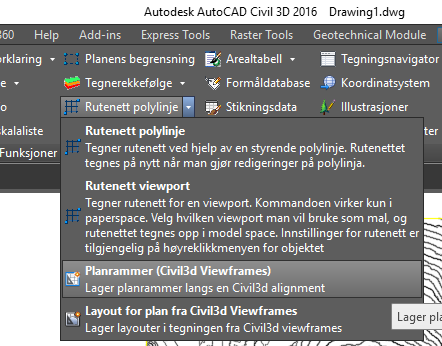

Følgende screencast demonstrerer opprettelse av Civil3d Alignment via konverter objekter funksjonen , på en plan hentet inn som en xref, og benytter denne alignmenten videre for opprettelse av viewframes basert på malfilen til Focus Arealplan. Videre genereres sheets som hentes inn som layouter i tegningen. Og vi oppdaterer tegnforklaring, tittelfelt og setter inn rutenett.

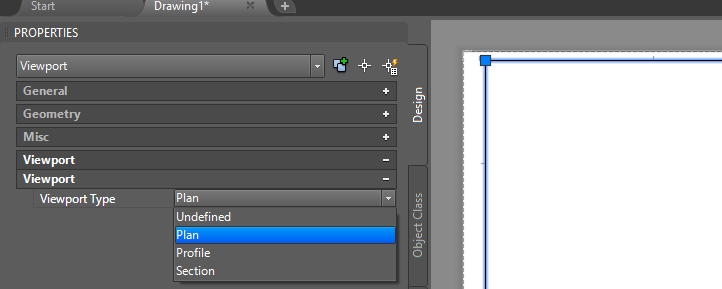

Om man ønsker å tilpasse en malfil for bruk i Civil 3d sin Viewframe funksjon, går man til de enkelte layoutene man ønsker å benytte, og endrer "ViewPort Type" til "Plan" i properties for ViewPort'en.

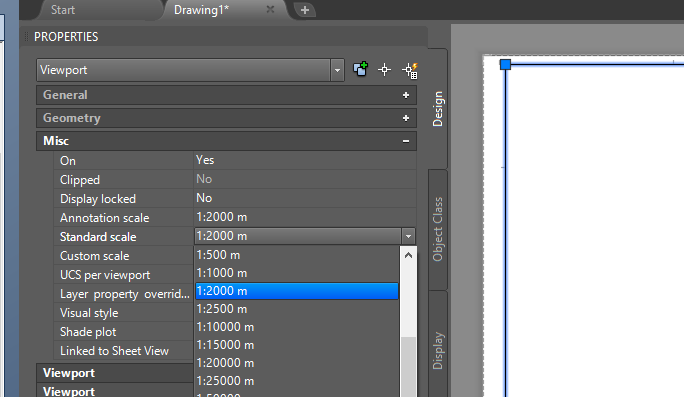

Og setter en fornuftig "Standard Scale" for den samme viewporten:
Civil3d vil da benytte disse egenskapene når det genereres ViewFrames langs alignment-objektet.

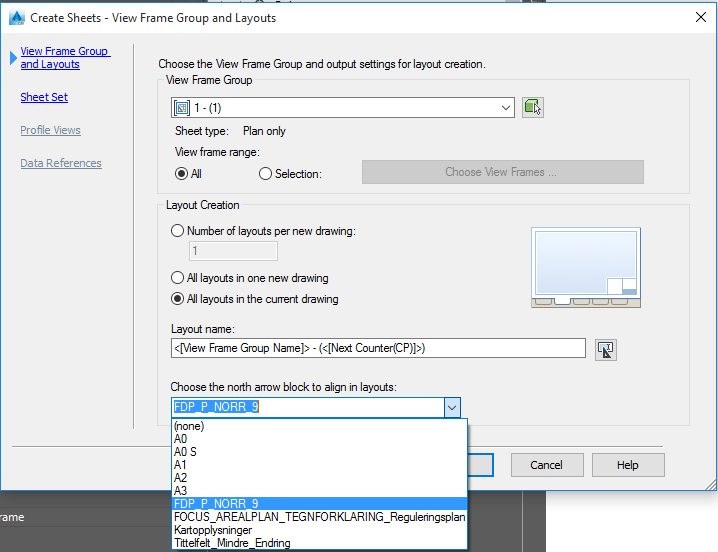

I tillegg har ViewFrame funksjonen mulighet til å rotere en nordpil automatisk etter UCS i viewporten, så om man plasserer en nordpil på ønsket posisjon i layouten, vil man kunne velge denne i innstillingene for Create Sheets- kommandoen:

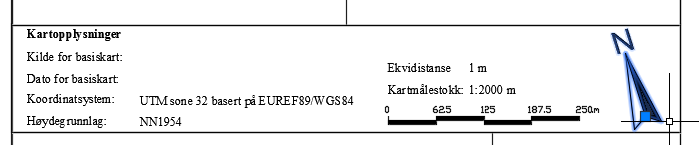

Av denne grunn har vi nå flyttet nordpil fra å være en integrert del av kartopplysninger-blokken til å ligge fritt i layuout-tegningen, slik at denne blir rotert automatisk når man genererer layouter fra viewframes:
